Элементарная теория триода


ЧАСТЬ 5

ДИНАМИЧЕСКИЕ СВОЙСТВА ТРИОДА

Влияние междуэлектродных емкостей

Проводимость триода на высокой частоте. С ростом частоты ста­новится значительной роль емкостных токов. Поэтому при анализе работы триода на высоких частотах нужно учитывать его между­электродные емкости: сетка — катод (Сск), анод — катод (Сак) и анод — сетка (Сас). Междуэлектродные емкости триода зависят от размеров электродов и расстояний между ними, а также от длины вы­водов, их взаимного положения и степени экранирования. В маломощ­ных триодах они составляют 1—10 пФ, в мощных триодах, размеры электродов у которых значительно больше, емкости доходят до 50— 100 пФ.

Величины емкостей изменяются в небольшой степени при прогре­ве лампы вследствие изменения размеров электродов, расстояний меж­ду ними и диэлектрической проницаемости изоляторов. Емкости за­висят от объемного заряда в лампе, изменяю­щего распределение потенциала в междуэле­ктродном пространстве. Наиболее сильно из­меняется емкость сетка—катод, которая при включении накала может возрасти на 40—50%. Эта емкость существенно зависит и от напря­жения сетки (рис. 9.18). При повышении отрицательного напряжения сетки происхо­дит перераспределение объемного заряда на участке сетка—катод, его величина уменьша­ется, поэтому емкость Сск падает.

Емкость сетка—катод Сск создает реак­тивную проводимость ώ Сск во входной цепи, она является главной составляющей входной емкости лампы.

Емкость анод — катод Сак вызывает появле­ние реактивной проводимости ώ Сак в выходной цепи и является основной составляющей выходной емкости лампы.

Емкость анод—сетка Сас обусловливает связь между входной и выходной цепями лампы, поэтому ее называют проходной емкостью. На высоких частотах, когда становится заметным влияние рассмот­ренных емкостей на работу лампы, проводимости триода перестают быть чисто активными, как на низких частотах, и становятся комплекс­ными величинами. Обозначив для удобства входные ток и напряжение индексом 1, а выходные — индексом 2, по аналогии с (5.4), (5.5) мож­но записать уравнения, связывающие малые гармонические колеба­ния напряжений и токов в триоде на высоких частотах:

I1=Y11U1+Y12U2(9.42)

I2=Y21U1+Y22U2

Здесь

Y11 I1
U2=0
 — входная проводимость триода;
U1

Y22 I2
U1=0
 — выходная проводимость триода;
U2

Y21 I2
U2=0
 — проводимость прямой передачи триода (крутизна);
U1

Y12 I1
U1=0
 — проводимость обратной передачи триода.
U2

Учитывая влияние емкостей лампы, можно записать следующие выражения для этих проводимостей: входная проводимость

Y11 = Gск + jώ(Cск + Cак)(9.43)

причем Gск=0, если лампа работает без сеточного тока;

выходная проводимость

Y22 = Gак + jώ(Cак + Cас)(9.44)

проводимость обратной передачи

Y12 = - jώCас(9.45)

Знак минус учитывает, что направление тока сетки, вызванного положительным анодным напряжением, противоположно направлению тока сетки, вызванного положительным сеточным напряжением;

проводимость прямой передачи

Y21 = S - jώCас(9.46)

Знак минус перед емкостным членом учитывает направление тока анода, непосредственно вызванного сеточным напряжением через емкость Cас.

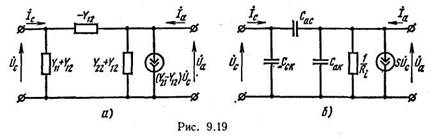

Схема замещения триода на высокой частоте. Уравнениям (9.42) соответствует представленная на рис. 9.19, а схема замещения триода. Иногда проводимости на этой схеме обозначают таким образом: -Y12 = Yас ,  Y22 + Y12 = Yак , Y11 + Y12 = Yск , Y21 - Y12 = S (при Gса=0).

На рис. 9.19, б схема замещения изображена для случая, когда напряжение сетки отрицательно и активная составляющая сеточного тока равна нулю.

Влияние междуэлектродных емкостей на усилительные свойства триода. Входная емкость приводит к появлению реактивной составляющей входного тока, дополнительно нагружающей источник сиг­нала, а также может влиять на настройку резонансных цепей на вхо­де; все это отрицательно сказывается на эффекте усиления.

Выходная емкость, уменьшая эквивалентное сопротивление на­грузки лампы на высокой частоте, снижает коэффициент усиления тем сильнее, чем выше рабочая частота. Этим ограничивается широкополосность усилителя [см. выражение (10.14)].

Проходная емкость оказывает наиболее сильное влияние на свой­ства триода на высоких частотах. Через нее из выходной цепи во вход­ную проходит ток, создающий дополнительное переменное напряже­ние на сетке, пропорциональное выходному напряжению.

При определенных условиях, зависящих от характера нагрузки, дополнительное сеточное напряжение совпадает по фазе с подводимым напряжением и в лампе возникает самовозбуждение, ее нормальная работа нарушается. Как показывается в теории усилителей, предель­ная частота, до которой триод может быть использован при заданном коэффициенте усиления Кu,

fпр=25/КuCас (МГц).(9.47)

В этой формуле S выражается в мА/В, Cас— в пФ.

Пример 9.1. Определить предельную частоту усиления, имеющего следующие значения параметров: S=5 мА/В, Cас=5 пФ, если необходимый коэффициент уси­ления  Кu=10.

Воспользовавшись выражением (9.47), найдем, что предельная частота усиления

fпр= (25*5)/(10*5) = 2,5МГц.

Итак, проходная емкость Cас ограничивает возможности исполь­зования триода как усилителя на высоких частотах. Как следует из формулы (9.47), предельный коэффициент усиления триода на данной частоте

Кпр = 0,42√S/(ώCас)(9.48)

Изменив включение триода, можно увеличить усиление либо расширить частотный диапазон усилителя. С этой целью применяют схему с общей сеткой (рис. 9.20), предложенную М. А. Бонч-Бруевичем и усовершенствованную В. М. Тимофеевым. Преимущество ее заключается в меньшей проходной емкости, которую здесь представляет емкость анод—катод, что позволяет получить более высокую предельную частоту. Однако эта схема имеет существенный недостаток: источник входного напряжения нагружен катодным током лампы, в результате возрастает мощность на входе и снижается коэффициент усиления по мощности. Ввиду изложенного схему с общей сеткой используют лишь на сверхвысоких частотах.



Батушев В. А. Электронные приборы. М.: Высшая школа, 1980
