Элементарная теория триода


ЧАСТЬ 3

Обратный ток сетки

Ионный ток. Одной из причин возникновения обратного тока сетки является ионизация остаточного газа, которая всегда имеет место при высоких ускоряющих напряжениях анода. Положительные ионы, образующиеся в междуэлектродном пространстве, устремляются в сторону отрицательно заряженных электродов, в том числе на сетку. На поверхности сетки ионы рекомбинируют с электронами, превращаясь в нейтральные атомы, диффундирующие вновь в разрядное пространство. Взамен электронов, потерянных сеткой вследствие ре­комбинации, в нее из внешней цепи поступают новые электроны, воз­никает ток, направленный навстречу току сетки, обусловленному на­чальными скоростями электронов, эмиттированных катодом. Его на­зывают ионным током сетки.

Ионный ток сетки определяется числом возникающих в лампе по­ложительных ионов, которое зависит от плотности остаточного газа, величины анодного тока, конструкции лампы и свойств наполняющего ее газа:

Ici = GvIа(9.24)

Величину Gv называют коэффициентом вакуума. В хорошо откачанных лампах она имеет порядок 10-5 - 10-6.

Термоток. При большой мощности накала катода, близком распо­ложении сетки от катода, перегреве сетки тепловым излучением анода возникает термоток сетки. Для уменьшения термотока стремятся сни­зить температуру сетки с помощью массивных, хорошо отводящих теп­ло траверс и радиаторов, а также путем улучшения теплоизлучения. Иногда для уменьшения термотока сетку покрывают золотом. В этом случае барий, испаряющийся с катода и осаждающийся на поверх­ности сетки, быстро диффундирует в глубь покрытия, не вызывая сни­жения работы выхода сетки. Золото имеет значительную работу вы­хода (4,99 эВ), поэтому термоток сетки получается небольшим.

Ток утечки. Несовершенство изоляции сетки, в первую очередь относительно анода, вызывает появление еще одной составляющей об­ратного тока сетки — тока утечки. Он зависит от сопротивления изо­ляции сетки и разности потенциалов сетка — анод:

Iсу=   Uа-Uс (9.25)
Rиз

В исправных лампах сопротивление изоляции Rиз достигает 200 МОм и более, но со временем оно может снизиться вследствие напыления на изоляцию активирующих веществ с катода, газопоглотителя и ме­талла электродов. В этом случае ток утечки может стать недопустимо большим.

Характеристики триода при положительных напряжениях сетки

При положительных напряжениях сетки катодный ток триода рас­пределяется между сеткой и анодом, при этом

Iк = Iа + Iс(9.26)

Закономерности токораспределения при положительных напряжениях сетки можно уяснить из передаточных (анодно-сеточных) харак­теристик триода (рис. 9.11). При повышении положительного сеточного напряжения вначале наблюдается увеличение анодного тока, но затем при Uс ≈ Uа анодный ток замедляет рост и, достигнув максимума, начинает уменьшаться; сеточный ток продолжает возрастать.

Зависимость сеточного тока от анодного напряжения хорошо вид­на на сеточно-анодных характеристиках триода (рис. 9.12). Сеточный ток имеет максимальное значение при нулевом напряжении анода, а с увеличением анодного напряжения он падает вначале относительно быстро, а затем при Uа>Uс — более медленно. Анодный ток при увеличении анодного напряжения от нуля резко возрастает, а при Uа>Uс рост его становится более медленным.

Анализ рассмотренных характеристик приводит к выводу о том, что в триоде при положительном напряжении сетки существуют два режима токораспределения, подчиняющихся различным закономерно­стям: один {режим перехвата электронов) — при напряжениях сетки, меньших анодного, когда с превышением сеточного напряжения воз­растают оба тока — анодный и сеточный; другой (режим возврата электронов) — при напряжениях сетки, больших анодного, когда с повышением сеточного напряжения возрастает только ток сетки, а анодный ток уменьшается.

Распределение токов между электродами зависит от траекторий движения электронов, которые определяются структурой электричес­кого поля в междуэлектродном пространстве. Но в соответствии с тео­ремой подобия электрических полей структура поля не нарушается, если потенциалы всех электродов изменить в одинаковое число раз. Поэтому можно ожидать, что при пропорциональном изменении напря­жений относительная доля электронов, попадающих на тот или иной электрод, не будет изменяться, т. е. распределение электронов должно определяться не абсолютным значением напряжений электродов, а их отношением

Iа/Iс=f(Uа/Uс)(9.27)

При небольших плотностях объемного заряда, когда его влияние на поле в лампе невелико, эта общая закономерность токораспределе­ния подтверждается экспериментально.

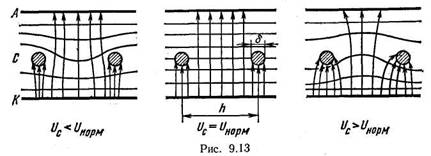

Траектории движения электронов в триоде при положительных напряжениях сетки, меньших анодного, показаны на рис. 9.13. В этом ре­жиме сеточный ток образуется электронами, которые перехватываются витками сетки на пути от катода к аноду.

Отношение токов β=Iа/Iс называется коэффициентом токораспределения. Он определяется соотношением

β=   Iа  =  (h-δ)Jh  =  h-δ  *  ρhvh  * C( Uа )1/2 (9.28)
Iс δJδ δ ρδvδ Uс

где Jh, Jδ — плотности тока в просвете сетки и под витками соответст­венно; ρhρδ, vh, vδ — плотности объемного заряда и скорости элект­ронов там же, C=(h-δ)/δξ1/2.

Распределение катодного тока в режиме возврата электронов.

Траектории движения электронов в триоде при напряжениях сетки, больших анодного, показаны на рис. 9.14. В этом режиме значительное число электронов, пролетев сетку, не достигает анода, а возвращается обратно к сетке.

Возврат электронов обусловливается двумя обстоятельствами: 1) между анодом и сеткой создается тормозящее поле, стремящееся вернуть электрон, движущийся к аноду, обратно к сетке; 2) в области неоднородного поля сетки электрон получает ускорение в направлении близлежащего витка сетки, в резу­льтате его траектория отклоняется в сторону витка и составляющая скорости, направленная в сторону анода, уменьшается настолько, что может оказаться недостаточной для преодоления тормозящего поля ано­да. Под действием указанных фак­торов электрон, двигаясь по пара­болической траектории, постепенно теряет направленную к аноду ско­рость, изменяет направление дви­жения на обратное и возвращается к сетке.

Чем меньше анодное напряжение, тем большее число электронов тормозится перед анодом и возвращается к сетке, тем меньше анодный ток.

В режиме возврата между сеткой и анодом создается значительный объемный заряд, обусловливающий возникновение минимума потен­циала (рис. 9.15). При этом увеличивается высота барьера, который должны преодолевать электроны, поступающие на анод, следовательно, возрастает возврат электронов к сетке. С ростом анодного тока мини­мум потенциала снижается до нуля (рис. 9.16).Поверхность нулевого потенциала называют виртуальным катодом (ВК).

Режим возврата (особенно при виртуальном катоде) для практи­ческого использования лампы неблагоприятен, так как при этом резко возрастает сеточный ток и работа лампы становится неэффективной.



Батушев В. А. Электронные приборы. М.: Высшая школа, 1980
