Радиотрансляционные установки ТУ-50 и ТУ-100



Установки «ТУ-50» и «ТУ-100» представляют собой радиотрансляционные узлы, предназначенные для трансляции передач центрального вещания, воспроизведения грамзаписи и передачи из местной студи». Они выпускаются взамен установок «МГСРТУ-50» и «МГСРТУ-100».

Усилители установок «ТУ-50» и «ТУ-100» по своим электрическим параметрам полностью соответствуют требованиям ГОСТ на усилители второго класса. Чувствительность усилителей с микрофонных входов не хуже 0,6 мВ, со входов звукоснимателей — не хуже 150 мВ. Рабочий диапазон частот всего тракта 60 Гц - 8000 Гц при неравномерности характеристики не более — 3 дБ. В диапазоне частот 150 - 5000 Гц неравномерность характеристики не превышает 1,5 дБ. Коэффициент нелинейных искажений на частотах от 100 до 8 000 Гц не более 4%, а на частотах ниже 100 Гц — не более 10%. Уровень собственных шумов и фона относительно номинального уровня сигнала на выходе усилителя не более —50 дБ. Для частоты 400 Гц увеличение выходного напряжения при отключении нагрузки не превышает 2,5 дБ, а для частоты 4 000 Гц — 3,5 дБ. Номинальная выходная мощность в рабочем диапазоне частот у усилителей установок «ТУ-50» составляет 50 вт и. установок «ТУ-100»— 100 вт.

В установках «ТУ-50» и «ТУ-100» применен приемник «ТПС-54С», который имеет лучшие электрические и эксплуатационные качества, чем приемник «ПТС-47С», применявшийся в установках «МГСРТУ». Приемник «ТПС-54С несколько отличается и от приемника «ТПС-54». В частности, в приемнике «ТПС-54С» отсутствует второй гетеродин и регулятор тембра, выходной трансформатор его рассчитан на включение головных телефонов и контрольного громкоговорителя.

Установки смонтированы в настольном стальном футляре размерами 880X435X390 мм и включают в себя усилитель, радиоприемник, проигрыватель, контрольный громкоговоритель, выходную коммутацию на четыре линии и линейную защиту.

Принципиальная схема усилителя установки «ТУ-100» приведена на рис. 1. Этот усилитель состоит из двух блоков, смонтированных на самостоятельных шасси. Первый блок подобен усилителю установки «ТУ-50». Второй блок содержит фазоинверсный каскад на лампе 6Н9С (Л13), выходной каскад — на лампах 6ПЗС и силовую часть. Схемы каскадов второго блока аналогичны схемам каскадов первого блока. Оба блока соединены между собой при помощи двух переходных шлангов с фишками.

Лампа Л1 входит в первый каскад усилителя. На сетки ее подается напряжение от микрофонов М1 и М2. Далее сигнал через регуляторы громкости R6 и R9 поступает на сетку первого триода лампы Л2, на эту же сетку с зажимов «Зс» через регулятор громкости R22 поступает сигнал от звукоснимателя, резервного приемника или трансляционной линии. На лампе Л2 собран двухкаскадный усилитель.

С анода первого триода лампы Л3 сигнал подается на переключатель П1, коммутирующий три цепи: П-образный двухзвенный фильтр нижних частот (дроссели ДР1, Др2 и конденсаторы С17, С18, С19, С20, С21), Т-образный фильтр верхних частот (дроссель Др3, конденсаторы С23, С24) и цепочку R44, С22.

Переключатель П1 имеет пять положений: 1 — фильтры отключены — основная частотная характеристика усилителя; 2 — включен фильтр нижних частот — частоты выше 5 000 Гц срезаны; 3 — включены фильтр нижних частот и цепочка R44С22 — высшие частоты срезаны и подчеркнуты низшие; 4 — включен фильтр верхних частот— частоты ниже 200 Гц срезаны; 5 — включены оба фильтра — частоты ниже 200 Гц и выше 5 000 Гц срезаны.

С переключателя П1 (рис. 1) сигнал подается на сетку лампы Л4 автобалансирующегося фазоинверсного каскада, с которого он поступает на выходной каскад.

Выходной каскад собран по двухтактной схеме на четырех лампах 6ПЗС (по две лампы в каждом плече) и работает в режиме AB1 с автоматическим смещением. Нагрузкой его является выходной трансформатор Тр1 Ко вторичной обмотке трансформатора подключен разрядник для предохранения ламп 6ПЗС и выходного трансформатора от пробоя при отключенной нагрузке и сигналах, превышающих нормальный уровень.

Для снижения уровня фона питание нитей накала ламп Л1 и Л2 осуществляется постоянным током. Каскады предварительного усиления с той же целью охвачены отрицательной обратной связью, которая подается с анода второго триода лампы Л2 на обе сетки лампы Л1. Обратная связь на сетку лампы Л4 фазоинверсного каскада подается со специальной обмотки выходного трансформатора. Эта цепь, кроме уменьшения фона, снижает нелинейные и частотные искажения оконечных каскадов. Кроме того, в цепях ламп Л2, Л3 и Л4 применены отрицательные обратные связи по току.

Контроль за режимами работы ламп выходных каскадов, напряжением питающей сети и уровнем на выходе усилителя осуществляется электромагнитным прибором типа «М-52». Подключение прибора к соответствующим цепям производится при помощи переключателя П2. Выпрямление переменных напряжений, подаваемых на прибор, осуществляется при помощи выпрямителя, в качестве которого используется второй триод лампы Л3. Для уменьшения влияния цепи измерений на цепь сигнала анод второго триода заземлен.

Силовые и выходные трансформаторы в обоих блоках одинаковы.

В качестве выпрямителя для накала ламп Л1 и Л2 используется селеновый выпрямитель ВС1, собранный по мостовой схеме с П-образным индуктивно-емкостным фильтром.

При одновременной работе обоих блоков напряжение для накала лампы Л3 и для селенового выпрямителя поступает с силового трансформатора первого блока, а напряжение, выпрямленное кенотронами Л11 и Л21 обоих блоков, подается на общий фильтр.

Принципиальная схема усилителя ТУ-100

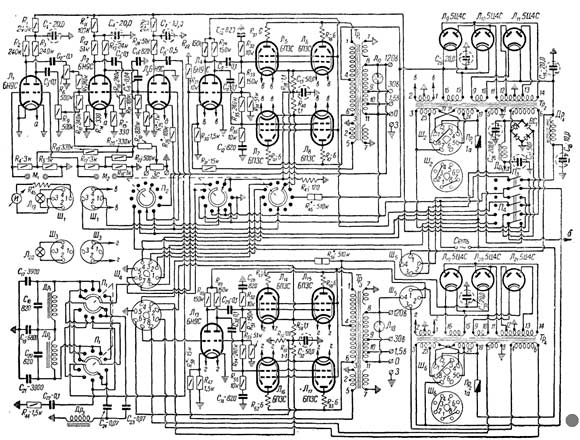

Рис. 1. Принципиальная схема усилителя “ТУ-100”. Величины сопротивлений, помеченных звездочками, подбираются при налаживании

Переключатели П3 и П4 (рис. 1) используются для коммутации выходных блоков. Переключатель П4 для включения первого блока ставится в правое по схеме Положение, а переключатель П4 в левое. В этом случае схема установки не отличается от схемы усилителя «ТУ-50».

Для включения только второго блока переключатель П3 ставится в правое по схеме положение, а переключатель П4 — в левое положение. Напряжение на первый блок для накала лампы Л3 и для питания селенового выпрямителя поступает в этом случае от силового трансформатора второго блока, а выпрямленное напряжение от кенотрона Л21 подается на фильтр, состоящий из дросселя Др4 и конденсаторов С15, С16, расположенный в основном блоке.

Схема коммутации установок ТУ-100

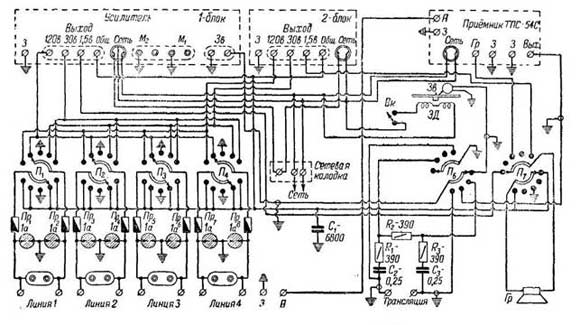

Рис. 2. Схема коммутации установок «ТУ-100»

Микрофоны включаются непосредственно в микрофонные гнезда М1 и М2 усилителя. Резервный приемник и линии подключаются к зажимам «Трансляция», находящимся на задней стенке футляра. Для уменьшения напряжения в цепи входа трансляционной линии поставлен делитель, состоящий из сопротивлений R1, R2 и R3 (рис. 2). Конденсаторы С2 и С3 препятствуют попаданию на вход усилителя постоянного тока при работе установки с телефонной линии. Напряжения на выходе установок 30 и 120 В. Кроме того, для работы контрольного громкоговорителя в усилителях установок имеется выходное напряжение 1,5 В.

В установках «ТУ-100» выходные напряжения 120 и 30 В от каждого блока подаются на переключатели линии П1, П2, П3 и П4. С помощью этих переключателей на любую линию может быть подано напряжение 120 или 30 В от любого блока. Каждая Линия установки Защищена разрядниками и предохранителями и заземляется в положении «Выключено». Выходное Напряжение 120 В в установках «ТУ-50» подается только на Первую линию, а на вторую, третью и четвертую линии подается напряжение 30 В.

Контрольный громкоговоритель с помощью переключателя П7 может быть подключен к выходу приемника

Внешний вив установки «ТУ-100»

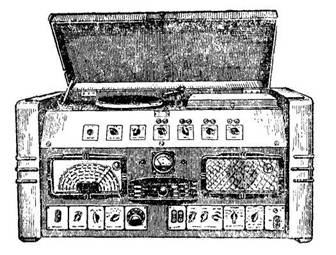

Рис. 3. Внешний вив установки «ТУ-100»

или усилителя (а в установках «ТУ-100» — к каждому блоку усилителя). Кроме того, для настройки на станцию и контроля за работой приемника имеются головные телефоны, включаемые непосредственно в гнезда приемника. На выходе каждой линии имеются телефонные гнезда, и наличие напряжения на линии также может быть проверено с помощью телефонов.

Все ручки управления приемником и усилителем выведены на переднюю панель установки (рис. 3).

Питать установки можно от сети переменного тока напряжением 110, 127 и 220 В. Установка «ТУ-50» при работе электродвигателя, приемника и усилителя потребляет не более 400 ВА, е. установка «ТУ-100» — не более 600 ВА.
