Демпферный диод 6Ц10П



Лампа типа 6Ц10П представляет собой пальчиковый диод с оксидным катодом косвенного накала. Отличительная особенность диода 6Ц10П — высокая изоляция катода и большая диэлектрическая прочность промежутков катод-нить накала и катод-анод. Высокая изоляция катода достигнута в результате применения в качестве изолятора между нитью накала и катодом массивной керамической трубочки и расположения вывода катода на куполе баллона.

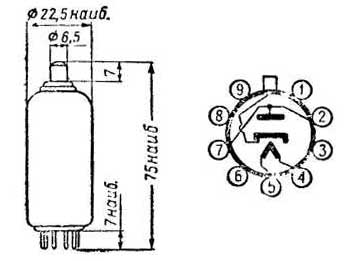

Внешний вид, габариты и цоколевка диода 6Ц10П показаны на рис. 1.



Рис. 1



Лампа 6Ц10П предназначена в основном для работы в качестве демпферного диода в блоке строчной развертки телевизора. Как известно, в отклоняющих катушках и выходной обмотке трансформатора строчной развертки во время обратного хода луча происходит колебательный процесс с частотой, лежащей обычно в пределах от 50 до 100 кГц. Эти колебания необходимо погасить до отпирания луча. Для эффективного гашения колебаний демпферный вентиль должен иметь малое прямое сопротивление, порядка нескольких десятков Ом, а также достаточную диэлектрическую прочность для обратного напряжения.

В блоках строчной развертки современных телевизоров, как правило, применяется так называемая обратная связь по питанию. Суть ее заключается в том, что энергия, поступающая из отклоняющей системы в цепь демпфера, вновь направляется в цепь питания анодов выходной лампы. Для более полного использования отбираемой энергии, в процессе демпфирования колебаний, необходимо, чтобы диод имел малое внутреннее сопротивление. Таким образом, здесь имеется совпадение первого и второго требований. Демпферный диод в таком режиме должен пропускать через себя им пульсы тока величиной около 500 мА. Малая скважность таких импульсов предопределяет применение в демпферном диоде 6Ц10П сравнительно мощного оксидного катода.

Для использования в качестве демпферного диода обычных кенотронов приходится применять трансформаторную схему выхода, что усложняет выполнение блока развертки и связано с увеличением потерь в трансформаторе, а также вызывает появление нежелательных индуктивностей рассеяния. Использование обычных кенотронов осложняется и тем, что у многих из них, таких, например, как 5Ц4С, нить накала присоединена к катоду. У кенотронов же типов 6Ц4П и 6Ц5С, у которых катод имеет отдельный вывод, диэлектрическая прочность промежутка катод-нить оказывается недостаточной; поэтому приходится принимать дополнительные меры для изоляции цепи нити накала вследствие того, что величина импульсов напряжения на нити может доходить до 5—6 кВ. Нить накала питается в этом случае через специальный накальный трансформатор.

Демпферный диод типа 6Ц10П дает возможность благодаря высокой диэлектрической прочности и малой емкости промежутков катод-анод и катод-нить накала использовать автотрансформаторную схему выхода и применять диод без отдельного накального трансформатора.

Важное требование, предъявляемое вообще ко всем лампам телевизора, в том числе и к демпферному диоду, заключается в экономичности потребления энергии на накал катода. Выполнение этого требования затрудняется необходимостью удовлетворения другим основным требованиям, согласно которым диод должен иметь одновременно большую прочность по обратному напряжению и пропускать через себя токи значительной величины при относительно небольшой величине падения напряжения.

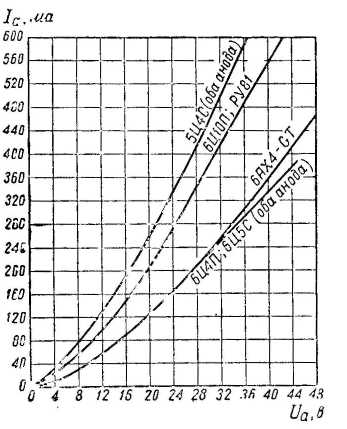

На рис. 2 показана характеристика зависимости анодного тока диода 6Ц10П от напряжения на аноде.

Для сравнения здесь же приведены характеристики западноевропейского демпферного диода РУ81 (в пальчиковом оформлении) и американского 6AX4-GT (с октальным цоколем). На этом же рисунке изображены характеристики кенотронов 5Ц4С, 6Ц4П и 6Ц5С. Эти кенотроны также применяются в некоторых телевизорах в качестве демпферных диодов.

В табл. 1 приведены основные параметры диода 6Ц10П и других ламп, в том числе 6V3-A — демпферного диода в пальчиковом оформлении, недавно выпущенного фирмой RCA Предельные величины токов и напряжений, которые не должны превышаться при эксплуатации диодов, указаны в табл. 2.

Допуск на ток накала составляет ±0.15 а, т. е. ±14%, что значительно превышает допуски, установленные для ламп с подогревными катодами.



Рис. 2



Время разогрева катода диода 6Ц10П не превышает 150 сек. За время разогрева катода принимается время, в течение которого ток анода лампы При Uа = 20 в достигает 80% своего установившегося значения. Фактически время разогрева для подавляющего большинства диодов 6Ц10П укладывается в интервал 90—115 сек. Это время, обусловленное массивностью конструкции катода, значительно больше времени разогрева других ламп телевизора, в том числе пентода 6П13С, в анодную цепь которого включается диод 6Ц10П. Благодаря соответствующему ограничению тока экранирующей сетки лампы 6П13С гасящим сопротивлением запаздывание разогрева диода 6Ц10П на несколько десятков секунд не вызывает вредных последствий.



Таблица 1

Электрические величины6Ц10ПРУ816AX4-GT6V3-A5Ц4С6Ц1П
6Ц5С
Напряжение накала, В6,3176,36,35,06,3
Ток накала, А1,050,31,21,752,00,6
Мощность накала, вт6,635,17,5611,010,03,8
Ток анода, ма, при Ua = 20 В *200200120-260120
Сопротивление постоянному току, при Ua = 20 В, Ом100100165-77165
Емкость катод — нить накала, пф5,03,64,01,5--
Емкость катод — анод, пф6,96,44,67,6--
Емкость катод — анод + нить накала, пф . .11,89,98,59,0--

* Указаны средние величины по типовым характеристикам. Лампа 6Ц10П считается годной при Iа > 150 мА.



Таблица 2

Электрические величины6Ц10ПРУ816AX4-GT6V3-A
Наибольшее напряжение накала, в6,9---
Наименьшее напряжение накала, в5,7---
Наибольшая амплитуда анодного тока, мА450450750800
Наибольший выпрямленный ток, мА120150125135
Наибольший импульс обратного напряжения. кВ4,55,64,46,0
Наибольший импульс напряжения между катодом и нитью накала *, кВ4,55,64,46,75
Наибольшее напряжение между катодом и нитью накала*, В750600 + Uпер**900750

* При положительном напряжении на катоде относительно нити накала.

** Uпер - переменный потенциал нити накала — до 220 В (эфф).



Максимальная допустимая температура нагрева баллона лампы 6Ц10П-180°С.

Параметры нового диода 6Ц10П могут быть оценены как удовлетворительные. Он имеет относительно небольшое внутреннее сопротивление и пропускает ток, достаточный по величине. Значение наибольшего импульсного напряжения на катоде (4,5 кВ): в ряде случаев не является достаточным. Сравнение с широко применяемым в американских телевизорах диодом 6AX4-GT показывает, что диод 6Ц10П имеет значительно меньшее внутреннее сопротивление, но заметно уступает по величине наибольшего значения анодного тока. Диод 6Ц10П имеет те же допустимые значения анодного тока и то же внутреннее сопротивление, что и диод РУ81, но потребляет на накал на 30% большую мощность. По величине наибольшего обратного напряжения и напряжения между катодом и подогревателем диод 6Ц10П уступает диоду РУ81 (4,5 кВ при длительности импульса в 12 мкс против 5,6 кВ при импульсе длительностью до 18 мкс).

Однако нельзя довольствоваться только лишь удовлетворительными параметрами этой лампы (заниженная величина допустимого обратного напряжения; повышенное по сравнению с другими аналогичными лампами значение тока накала, а также допуски величины этого тока; чрезмерно большой ток утечки катод — нить накала). Эти нормы безусловно должны быть пересмотрены, если даже для этого придется провести технологическую доработку лампы в процессе налаживания ее массового производства.



А. Азатьян
