"УСИЛИТЕЛЬ" ДЛЯ НАУШНИКОВ НА SRPP



ЧАСТЬ 5



Ближе к реальности



Для проверки всего вышеизложенного, был собран опытный экземпляр усилителя по следующей схеме:

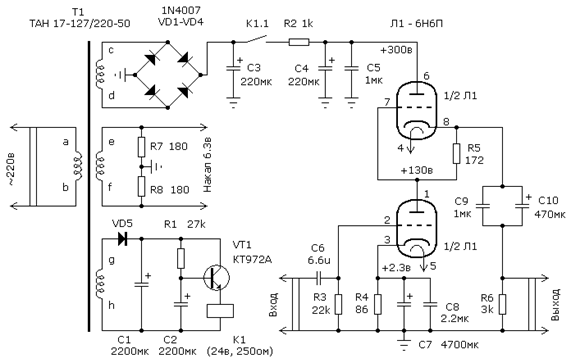

Принципиальная схема лампового усилителя для низкоомных наушников



Анодное напряжение выбрано равным 290-300 В. Для задержки анодного напряжения собрана схема на транзисторе VT1 и реле K1. Время задержки порядка 60 с. Питание цепей накала выполнено обычным образом, последующие измерения подтвердили нецелесообразность применения более слож­ных решений (питание накала постоянным током, подача на нити накала постоянного напряжения смеще­ния и т.д.)

Налаживание усилителя не требуется. После прогрева катодов ламп и включения реле K1 необхо­димо измерить высокоомным вольтметром указанные на схеме напряжения. Если они отличаются более чем на 10 %, то, скорее всего, придётся заменить лампу.

Для проверки усилителя была использована звуковая карта Creative Sound Blaster X-Fi Xtreme Au­dio. В качестве генератора использовалась эта же звуковая карта + программный генератор (синус, 1000 Гц).

Спектр "сквозного канала" звуковой карты (выход звуковой карты подключен перемычкой к линейному входу карты):



Спектрограмма сквозного канала звуковой карты



Суммарный коэффициент искажений не превышает 0,003 %. Собственный шум карты находится на уровне - 130 дБ, поэтому на спектрограмме не виден. Амплитудное значение сигнала на выходе зву­ковой карты приведено к значению 1 В.

Вместо перемычки к звуковой карте подключаем усилитель. В качестве нагрузки к усилителю подключены наушники. Генератор 1000 Гц - отключен:

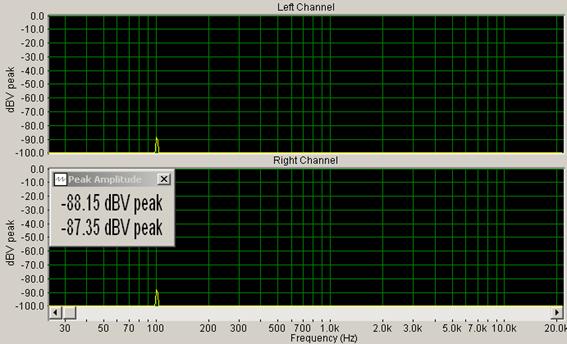

Фон переменного тока усилителя



Пик на частоте 100 Гц по уровню -88 дБВ  - фон переменного тока. Возник вопрос, что является причиной. Пульсации анодного напряжения или цепь накала? Кратковременные отключения реле K1 прояснили суть дела - при отключении реле пик на частоте 100 Гц исчезал. Поскольку фон переменного тока в наушниках не прослушивался, было решено оставить ёмкость конденсатора фильтра C4 без изме­нения.

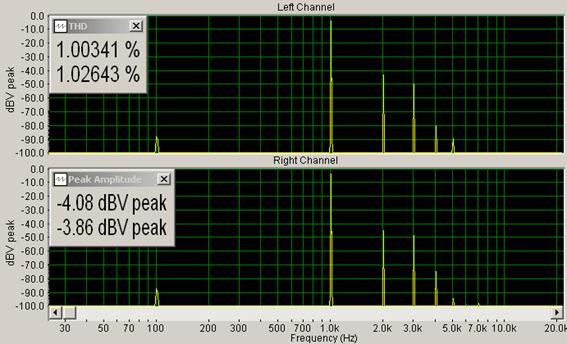

Включаем генератор 1000 Гц:



Коэффициент нелинейных искажений усилителя



Указанное на рисунке значение коэффициента искажений было получено путём перебора некото­рого количества ламп ("новые" лампы выпусков 1964 -1966 годов). Разброс коэффициента искажений на сигнале 1 В составлял приблизительно 0,3 %.

Следует отметить, что искажения реального усилителя получились больше моделируемого. Уже при напряжении сигнала 1 В искажения почти сравнялись с теми, что получились при моделировании на 2 Вольтах входного сигнала. Ослабление же сигнала весьма точно совпадает с ожидаемым. Теперь проверим, как отразится уменьшение резистора R5 (или R3 при моделировании) до 86 Ом:



К проверке выравнивания анодных токов ламп



В левом канале был замкнут один из двух резисторов по 86 Ом. В результате, коэффициент искажений вырос до 1,7 %. Разница хоть и не такая большая, как при моделировании, но, всё же, весьма заметная.

Субъективно, громкость сигнала амплитудой 1 В, в наушниках, явно больше "средней". При прослушивании сигнала 1000 Гц ощущается явный дискомфорт. При уменьшении громкости звучания до приемлемого уровня на слух (получилось -15 дБВ) суммарный коэффициент искажений уменьшился до уровня 0,2-0,3 %:





Далее, были пробные заслушивания "усилителя" на различных музыкальных произведениях. От классики до попсы. Думается, что рассыпаться в описании субъективных "очучений" смысла не имеет. Если совсем коротко - эффект есть и слышен невооружённым ухом :-). Возможно, дополнительно сказы­вается токовое питание наушников. Тот, кто повторит конструкцию, услышит всё сам.



Автор: Олег Иванов
