Элементарная теория схем с обратной связью



Катодная обратная связь



Помимо рассмотренных выше схем, на практике может быть использовано большое число других видов обратной связи. Весьма важной разновидностью, в частности, является так называемая катодная обратная связь. В зависимости от количества каскадов в μ-цепи применяется один из двух вариантов этого типа. Любой из этих вариантов представляет собой видоизменение схемы усилителя с обратной связью по току. Например, на фиг. 24, А показана схема двухкаскадного усилителя с обратной связью по току, а на фиг. 24, βсоответствующая схема с катодной связью. Роль β-цепи здесь осуществляет только ветвь Zβ. B данном случае катодная связь используется для получения напряжения обратной связи в противофазе с входным напряжением.

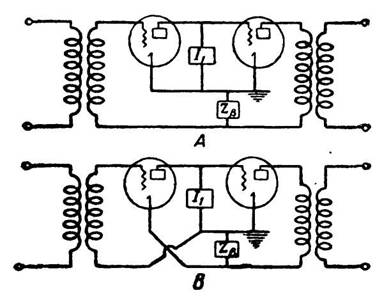

Фиг. 24

Как было указано ранее, каждая последующая лампа μ-цепи поворачивает фазу напряжения на 180°. При нечетном числе ламп обеспечивается требуемый результирующий сдвиг по фазе для обратной связи, исключающей возможность нестабильности работы усилителя. Если, однако, число ламп будет четным, как показано на фиг. 24, А, то при непосредственной подаче обратной связи на вход схемы не будет выполняться необходимое с точки зрения устойчивости условие сдвига по фазе напряжения обратной связи. На фиг. 24, В зажимы β-цепи перекрещены, что позволяет выполнить указанное выше условие, так как при этом создается дополнительный фазовый сдвиг на 180°.

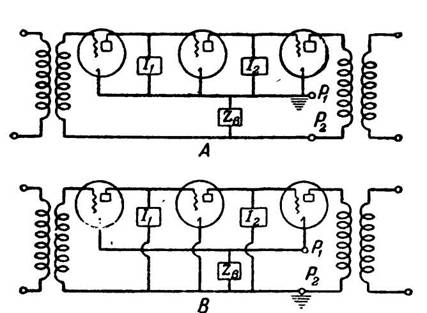

Фиг. 25

Ввиду того, что катод первой лампы оказывается при этом незаземленным, обратная связь в этой схеме называется “катодной”.

Применение катодной обратной связи вместо соответствующей схемы обратной связи по току в случае, когда μ-цепь имеет нечетное количество ламп, показано на фиг. 25.

Здесь обратная связь служит в основном для уменьшения распределенной емкости относительно земли. В случае схемы обратной связи по току, изображенной на фиг. 25, А, заземленной является точка соединения катодов всех ламп Р1 При этом точка Р2, к которой присоединяются трансформаторы, оказывается незаземленной, что приводит к тому, что паразитные емкости обмоток трансформаторов относительно земли шунтируют β-цепь.

Если же мы попытаемся заземлить точку Р2, а не Р1, то при этом β-цепь будет шунтироваться емкостью μ-цепи, которая по своей величине может даже превосходить емкость обмоток трансформаторов. Уменьшение величины этих паразитных емкостей может быть достигнуто применением схемы, приведенной на фиг. 25, В. При этом точного поворота фазы на 180° не достигается ввиду того, что в катодах входной и выходной ламп имеется дополнительная нагрузка Zβ.

Следует отметить особенность схемы с катодной связью, заключающуюся в том, что известная величина обратной связи может иметь место для лампы с независимым катодом даже в том случае, если остальные лампы будут выключены. Например, в схеме, изображенной на фиг. 24, В, анодный ток первой лампы, протекая через сопротивление β-цепи, создает напряжение обратной связи на сетке этой же лампы, которое будет существовать и в том случае, если вторая лампа будет погашена. Это замечание относится также к первой и третьей лампам на фиг. 25, В. Грубо говоря, мы можем полагать, что сопротивление β-цепи действует таким образом, как будто основная обратная связь и дополнительная обратная связь создаются независимо.

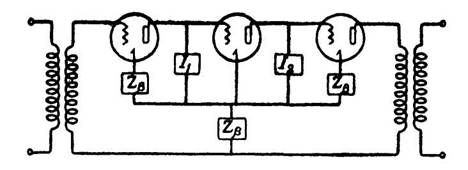

Фиг. 26

На фиг. 26 показана схема, приближенно эквивалентная в этом смысле схеме, приведенной на фиг. 25, В. Она может быть получена из исходной последовательной схемы (фиг. 25, А) путем включения в катодные цепи первой и третьей ламп сопротивлений, равных по величине сопротивлениям β-цепи. При этом первый и третий каскады могут рассматриваться как элементарные усилители с обратной связью по току. Общая величина обратной связи оказывается при этом большей, чем в случае, когда рассматривается связь только по основной петле обратной связи. С другой стороны, коэффициент передачи по основной петле будет уменьшен из-за понижения коэффициента усиления отдельных каскадов за счет действия местных обратных связей, если, конечно, это не будет каким-либо образом скомпенсировано.



Усилители с многоканальной обратной связью



Схемы, приведенные на фиг. 24, В и 25, В, являются примерами усилителей с многоканальной обратной связью, или, иначе говоря, усилителями, в которых напряжение обратной связи может подаваться к сеткам лампы несколькими путями, так что действующие обратные связи для различных ламп будут отличаться друг от друга. В этих устройствах дополнительные каналы обратной связи играют вспомогательную роль. Однако при усовершенствовании усилителей развилась также тенденция к применению систем с многоканальной связью, дающих результаты, которые не могут быть получены в одноканальных устройствах.

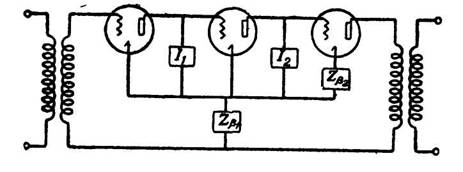

Фиг. 27

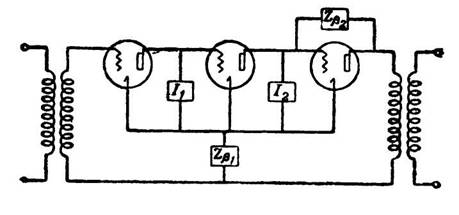

Фиг. 28

Простой тип схемы такого рода приведен на фиг. 27. Устройство представляет собой усилитель с последовательной Обратной связью, в котором дополнительная обратная связь осуществлена путем введения сопротивления в катодную цепь последней лампы. Схема подобна рассмотренному ранее “эквивалентному” усилителю (фиг. 26), с той лишь разницей, что местная обратная связь может быть задана произвольно, так как она определяется теперь сопротивлением Zβ2, не зависящим от сопротивления основной обратной связи Zβ1. В этой схеме можно достигнуть более значительного, по сравнению с одноканальной системой, уменьшения нелинейных искажений в последней лампе, в соответствии с принципами, которые будут изложены позднее. На фиг. 28 представлен второй тип усилителя с многоканальной обратной связью. Его отличие от предыдущей схемы заключается в том, что дополнительная обратная связь осуществлена скорее по параллельной, чем по последовательной схеме. Дополнительный канал обратной связи может рассматриваться как ветвь, поставленная специально для улучшения характеристики выходной лампы, либо может представлять собой паразитную емкость большой величины, как это имеет место в мощных триодах, применяемых в радиовещании. Третий пример подобной схемы изображен на фиг. 29. Здесь местная обратная связь по току задается между первыми двумя каскадами всей μ-цепи. Она может быть регенеративной, что обеспечивает более высокое значение коэффициента усиления μβ полной петли обратной связи по сравнению с другими возможными способами. Помимо схем, представленных на фиг. 27—29, может быть получено много других типов путем комбинации двух или трех местных обратных связей.

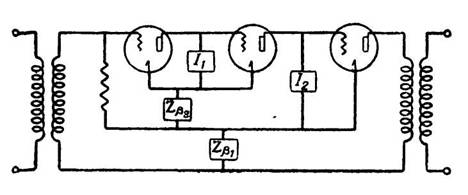

Фиг. 29

 Другие схемы с обратной связью



В предыдущем разделе был приведен краткий обзор устройств, которые рассматриваются в данной статье.

Все эти устройства были составлены из электронных ламп и пассивных элементов, причем электронная лампа рассматривалась как линейный прибор. Однако цепи обратной связи могут включать в себя нелинейные и, вообще говоря, даже неэлектрические элементы. Многие из них столь подобны линейным цепям, что при условии соответствующих оговорок могут рассматриваться с помощью тех же методов.

Фиг. 30

Разнообразие применений обратной связи мы проиллюстрируем двумя примерами. В первом из них цепь обратной связи включает в себя устройство для преобразования частоты. На фиг. 30 изображен радиопередатчик, в котором часть выходного напряжения детектируется и подается обратно на вход в виде напряжения звуковой частоты. Если модулятор и детектор близки к идеальным, а несущая частота значительно выше полосы звуковых частот, то цепь обратной связи может считаться состоящей из линейных элементов. При этом необходимо лишь рассмотреть передачу напряжения “эквивалентной” звуковой частоты по замкнутому кольцу. Более сложная картина будет в тех случаях, когда несущая частота недостаточно высока или когда на выходе модулятора получается целый ряд дополнительных составляющих, которые могут быть переданы по петле обратной связи. Подобные случаи здесь рассматриваться не будут.

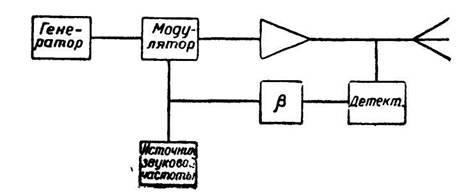

В качестве второго примера общего характера можно указать на регулятор скорости, напряжения или частоты. В таких устройствах цепи регулировки действуют аналогично электронной усилительной лампе, т. е. позволяют получить значительные изменения регулирующей величины на выходе при малой затрате энергии на входе системы. Использование части выходной энергии для управления цепью регулировки является здесь, естественно, обратной связью. Конечно, в этом примере нет возможности применить термин “связь” в том смысле, как это понимается в электрических схемах, поскольку здесь нельзя говорить об определенной полосе частот, в которой действует обратная связь. Однако приближенное значение “эквивалентной” полосы обычно можно найти из рассмотрения той скорости, с которой срабатывает цепь регулировки. Важной проблемой в подобных устройствах является уничтожение “качаний”, которые могут считаться эквивалентом нестабильности в усилителях с обратной связью.
