ЧАСТЬ 6



Усилитель мощности в виде отдельного, полностью законченного в электрическом и конструктивном отношении блока смонтирован на металлическом шасси размерами 490X210X70 мм. Сверху на шасси установлены все электронные лампы, трансформаторы и электролитические конденсаторы. Остальные детали смонтированы в подвале шасси. Трансформатор питания выполнен на магнитопроводе Ш32Х80. окно 32X80 мм.

Обмотка 1-2, рассчитанная на напряжение сети 220 В, содержит 374 витка провода ПЭВ-1 1,0, обмотка 5-4-85 витков провода ПЭВ-1 0,25, обмотка 5-6-790 витков провода ПЭВ-1 0,55, обмотка 7-5-550 витков провода ПЭВ-1 0,41, обмотка 9-10-11 витков провода ПЭВ-1 0,9, обмотки Л-12 и 13-14-по 11 витков провода ПЭВ-1 1,4. Расположение обмоток на каркасе трансформатора питания показано на рис.25.

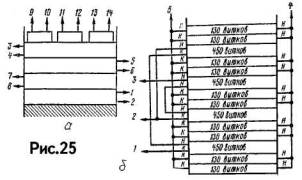

Выходной трансформатор Тр2 выполнен на таком же магнитопроводе, что и трансформатор питания. Обмотки секционированы. Схема расположения секций обмоток на каркасе изображена на рис.25,6. Первичная обмотка 1-3 состоит из четырех секций провода ПЭВ-1 0,55 по 450 витков в каждой секции. Секции соединены последовательно, и от середины сделан отвод (вывод 2). Вторичная обмотка 4-5 состоит из десяти соединенных параллельно секций провода ПЭВ-1 0,55 по 130 витков в каждой секции.

При условии правильного монтажа, применения предварительно проверенных деталей и изготовления выходного трансформатора по рекомендованной схеме налаживание усилителя мощности сводится к установке подстроечным резистором R41 необходимого напряжения смещения ламп выходного каскада (-35 В) и балансировке плеч ламп этого каскада резистором R14. Необходимо помнить, что включать усилитель мощности без нагрузки нельзя, так как это может вызвать электрический пробой между обмотками выходного трансформатора.

Высокое качество звучания обеспечивает также усилитель мощности стационарного типа, приведенный Г. Гендиным в книге "Самодельные УНЧ", МРБ-1964. По странному совпадению, схема этого усилителя (рис.26) очень похожа на стандартный 10-ваттник фирмы "Кинап", который в 60-70-х годах был в каждом радиоузле, разве что лампы заменены с 6ПЗС на более современные. Схема фазоинвертора и выходного каскада аналогична рассмотренной выше (рис.12), а предварительные каскады на лампах Л1, Л2 разгоняют оконечный усилитель до такой мощности, чтобы при наличии глубокой ООС через R26-R34 обеспечить номинальную выходную мощность.

Отличает данный усилитель законченная функциональность, в нем имеются все необходимые регулировки, на входе можно подключать любой источник звука, будь-то микрофон, звукосниматель, магнитофон, радиоприемник, телевизор или радиотрансляционная линия. На выходе можно подключать любые из имеющихся типов динамических головок, для чего предусмотрен переключатель П2 во вторичной обмотке выходного трансформатора Тр2.

Схема лампового усилителяПитание анодных цепей осуществляется при низком уровне пульсаций благодаря наличию фильтра С12-Др1-С13, все средние точки накальных обмоток через подстроечные резисторы R19, R23, причем на них еще подается смещение 27 В через делитель R16-R17. В выпрямителе В1 можно использовать диоды типа Д226 или Д7Ж. Высококачественный УМЗЧ Н. Зыкова (Р-4/66) использует совместно регуляторы тембра низших и высших частот и регуляторы тембра на три фиксированные средние частоты (каждая  из которых отличается  от предыдущей приблизительно на октаву f = 2f2= 4f3), что позволяет получить практически любую частотную характеристику канала звуковоспроизведения, а также значительно увеличивает возможную степень коррекции характеристики усилителя на высших и низших частотах (до 30-40 дБ). Кроме того, использование регуляторов средних частот значительно упрощает разработку и конструирование акустических систем для высококачественного воспроизведения звука.

Номинальная выходная мощность усилителя 8 Вт. Максимальная чувствительность с гнезд звукоснимателя - 100-200 мВ, с линейного выхода -0,5 В, с трансляционной линии -10 В. Усилитель воспроизводит полосу звуковых частот от 40 Гц до 15 кГц с неравномерностью на краях диапазона 1,5 дБ (без регуляторов тембра).

Коэффициент нелинейных искажений на частоте 1 кГц при номинальной выходной мощности - 0,5 % ; при выходной мощности 6 Вт - 0,2 %. Активное сопротивление нагрузки усилителя - 4 Ома, уровень шумов - 60 дб. Выходное сопротивление усилителя - 0,3...0,5 Ом. Усилитель может питаться от сети переменного тока напряжением 110, 127 и 220 В, потребляемая мощность от сети 120 Вт.

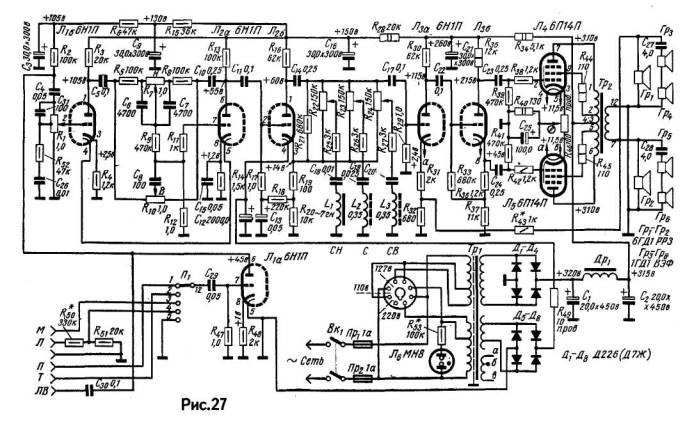

На вход усилителя включено коммутирующее устройство (см. рис.27), с помощью которого к нему могут подключаться приемник П (100 мВ), телевизор Т (100 мВ), звукосниматель, линейный выход магнитофона М (0,5 В), трансляционная линия Л (10...30 В), а также вход магнитофона (к линейному выходу усилителя Л В).

Первый  каскад  усилителя собран    на    лампе    Л1а,    он используется     для     усиления сигналов, поступающих с гнезд звукоснимателя,   приемника   П или телевизора Т. В последующие два каскада, собранные на лампе Л2 включены типовые регуляторы тембра низших и высших частот II типа (потенциометры R7 и R10) и регулятор тембра средних частот (потенциометры R22, R23 и R 24).

Схема лампового усилителя

Для уменьшения уровня шумов, соединенные последовательно накальные цепи ламп Л1 и Л2 питаются от низковольтного выпрямителя.

На лампе ЛЗ смонтирован усилитель предоконечного каскада и фазоинвертор. Хорошая симметрия при минимальных искажениях в случае больших управляющих сигналов достигается применением сравнительно низкоомной анодной и катодной нагрузки фазоинвертора.

Оконечный каскад усилителя двухтактный, он собран по ультралинейной схеме. Три последних каскада усилителя охвачены глубокой отрицательной обратной связью, напряжение которой снимается со вторичной обмотки выходного трансформатора и подается в катодную цепь лампы ЛЗ.

Силовой трансформатор Тр1 собран на сердечнике из пластин Ш20, толщина набора 45 мм. Сетевая обмотка содержит 2х(50+315) витков провода ПЭЛ 0,38, повышающая - 700 витков провода ПЭЛ 0,29. Обмотка низковольтного выпрямителя состоит из 45 витков того же провода, а обмотка накала ламп -17+4 витка провода ПЭЛ 1,0.

Дроссель фильтра Др1 индуктивностью 4 Гн намотан на сердечнике из пластин УШ16, толщина набора 15 мм, его обмотка содержит 2300 витков провода ПЭЛ 0,25. Катушка L1 = 6,5 - намотана на сердечнике из пластин УШ12, толщина набора 18 мм, обмотка его состоит из 3100 витков провода ПЭЛ 0,14. Катушки L2 и L3 выполнены на броневых сердечниках типа СБ-4а. Катушки намотаны внавал на цилиндрических каркасах из эбонита или текстолита и содержат 2200 витков провода ПЭВ-2 0,1 (индуктивность 0,35...0,4 Гн).

Выходной трансформатор Тр2 собран на сердечнике из пластин Ш19 толщиной набора 45 мм. На рис.28 показаны схема и вариант расположения его обмоток. Первичная обмотка 1-6 наматывается проводом ПЭВ-2 0,18 и содержит 3000 витков, вторичная 7-12 - проводом ПЭВ-2 0,57, 180 витков. Выводы располагаются так, чтобы сделать короткими перемычки выводов 3-4, 7-9-11, 8-10-12. На выводы нужно надеть трубки и распаять их на монтажных колодках, установленных на трансформаторе.

Достоинством усилителя мощности низкой частоты А. Баева (МРБ-1967) является то, что он собран из широко распространенных радиодеталей, электрическая схема его хорошо отработана и при повторении легко налаживается с помощью одного вольтамперметра. Усилитель развивает максимальную выходную мощность 30 или 60 Вт в зависимости от того, сколько ламп работает в выходном каскаде (две или четыре).

Схема лампового усилителя

Полоса воспроизводимых частот 30...18000 Гц; нелинейность частотной характеристики не более 3 дБ. Чувствительность в режиме работы "Микрофон" порядка 5 мВ, а в режиме "Звукосниматель" - 150 мВ. Питается усилитель от сети 220 В; потребляемая мощность 80-160 Вт в зависимости от выходной мощности.

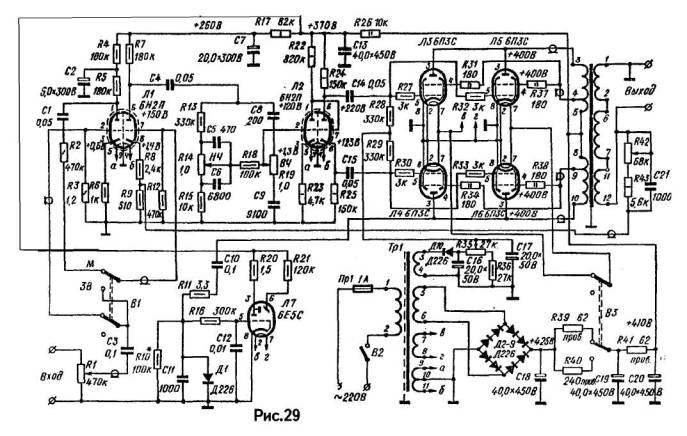

Принципиальная электрическая схема усилителя НЧ изображена на рис.29. Микрофонный усилитель собран на левом триоде лампы Л1. С нагрузки этого каскада через   конденсатор   С1   и   переключатель   "Микрофон-звукосниматель"   (В1)   сигнал поступает на сетку правого триода Л1. В цепь катода (R9) второго каскада подается сигнал отрицательной обратной связи с выхода УНЧ (резисторы R42, R43 и конденсатор С21). Таким образом, весь усилитель охвачен глубокой отрицательной обратной связью, значительно снижающей нелинейные искажения.

Анодные цепи лампы Л1 питаются через развязывающие фильтры С2, R4 и С7, R17, уменьшающие фон переменного тока и предотвращающие паразитную связь между каскадами. После каскадов предварительного усиления включены цепи регулировки тембров по низшим и высшим звуковым частотам.

Особенностью оконечного каскада является то, что в целях уменьшения выходной мощности и повышения экономичности усилителя имеется возможность отключения двух  выходных  ламп   (Л5   и   Л6)  переключателем   ВЗ.   При   отключении   двух  ламп сопротивление     нагрузки     оконечных     ламп увеличится    в    два    раза,    следовательно,    и сопротивление нагрузки    должно увеличиться в два    раза;    в    этом    случае    для    создания оптимального режима работы выходного каскада следует отключить одну звуковую колонку.

В нашем случае это условие выполняется: сопротивление двух звуковых колонок, включенных параллельно, составляет 14 Ом, а одной - 28 Ом.

Конструктивные параметры трансформаторов схемы приведены в таблице, а расположение обмоток выходного трансформатора - на рис.30.

Обозначение Обмотки

Число

Марка и диаметр



Сердечники

на схеме



витков

провода



Тр1

1 -2

600

ПЭВ 0,69

Ш25х80



3-4

92

ПЭВ 0,2





5 -6

908

ПЭВ 0,47





7 -8

18

ПЭВ 1,3





9-10-11

9 + 9

ПЭВ 0,8





экран

Один

ПЭЛШО 0,1







слой





Тр2

1 -2

62

ПЭВ 1,0

Ш25х70



3 -4

1100

ПЭВ 0,29





4-5

700

ПЭВ 0,29





6 -7

124

ПЭВ 1,0





8-9

700

ПЭВ 0,29





9-10

1100

ПЭВ 0,29





11 -12

62

ПЭВ 1,0




Сопротивление нагрузки
постоянному току, Ом

Число витков вторичной обмотки



Для 2-х ламп

Для 4-х ламп

2,25

70

99

5,5

110

152

8

131

180

10

147

207

11

152

216

14

175

248

28

248

350

Налаживание усилителя в основном заключается в проверке и установке режимов работы радиоламп в соответствии с указанными на принципиальной схеме (рис.29). После окончательной проверки монтажа включают питание и проверяют правильность подключения вторичной обмотки выходного трансформатора. Если усилитель возбуждается, следует поменять местами выводы вторичной обмотки. Затем с помощью потенциометра R35 устанавливают напряжение (-38 В) на управляющих сетках ламп выходного каскада. После этого проверяют режимы работы всех остальных каскадов. В случае их отклонения от нормы более чем на 10% необходимо проверить номиналы резисторов и исправность конденсаторов. В последнюю очередь потенциометром R42 устанавливают величину ООС, руководствуясь тем, что при очень глубокой связи возможно возбуждение УМЗЧ на ультранизких частотах, а при малой связи за счет большего коэффициента усиления появляется повышенный фон переменного тока.

Менее мощной, но более качественной является схема переносного усилителя звуковых частот Б. Морозова (МРБ-1965). Описываемый усилитель (рис.31) может найти самое широкое применение при радиофикации сельских клубов и домов культуры, школ и других аудиторий.

Номинальная выходная мощность усилителя 35 Вт, а максимальная 45. Он воспроизводит полосу частот в диапазоне от 20 Гц до 20 кГц. Частотная характеристика усилителя имеет завал - 3 дБ на частоте 20 кГц и подъем на частоте 20 гц +7 дБ. Неравномерность частотной характеристики в полосе частот от 40 Гц до 12 кГц не превышает +1 дБ. Нелинейные искажения при мощности до 25 Вт практически отсутствуют, уровень шумов при максимальном усилении и закороченном входе-48 дБ. При тех же условиях и включенном микрофонном каскаде уровень шума - 40 дБ. Выход усилителя - 24 В, рассчитан на нагрузку 18 ом, 12 В на 4,5 ом, а 3 В на 0,28 ом.



Радиолюбительский High-End. К.: "Радiоаматор", 1999, 112 с. с ил.
