Лампы и звук: назад, в будущее или новое - это хорошо забытое старое?


    ЧАСТЬ 1

    История, как известно, развивается по спирали. Лишним тому подтверждением является нынешнее положение в High-End аудиотехнике - на рубеже нового тысячелетия наряду с сотовыми телефонами, цифровыми фотокамерами и домашними кинотеатрами вновь особо модны раритетные ламповые усилители и аналоговые проигрыватели виниловых грампластинок. Пролистывая свежие аудиофильско-меломанские журналы, убеждаешься, что колесо истории качнулось резко в сторону от цифровых CD, MD, R-DAT, а радиолюбители со стажем обнаруживают удивительное сходство нынешних журналов с журналами 60-х, когда даже первые транзисторные УНЧ и компакт-кассеты были в диковинку. Ничуть не умаляя транзисторы и «цифру», отдадим дань моде и покажем кратко, но объективно, что стоит за повальным увлечением - «откуда растут ноги» ламповизации УНЧ конца XX века.
    Сначала немного о терминологии. Поскольку новая ламповая волна пришла к нам с англоязычного Запада, этой же волной к множеству дилеров/дистрибьюторов занесло и названия «кланов» - «трех китов» ламповой схемотехники SE-РР-OTL. На самом деле тут нет ничего нового или таинственного:
    SE=Single Ended - это тривиальный однотактный каскад
    PP=Push Pull - всем известный двухтактный
    OTL=Output Transformer Less - бестрансформаторный.
SE. Приверженцы однотактной ламповой схемотехники считают себя самыми последовательными борцами за чистоту звука, утверждая, что только в однотактном каскаде лампа работает в настоящем режиме класса А без всяких там отсечек анодного тока, переключений активных элементов и прочих реальных и мнимых возмутителей монотонности передаточной характеристики. Все вроде бы правильно, однако критерием истины является практика, которая быстренько опускает нас с облаков на землю. Вот только основные недостатки SE:
    -постоянный ток лампы протекает по первичке выходного трансформатора, что приводит к подмагничиванию магнитопровода и резко ухудшает его магнитные свойства - магнитную проницаемость и линейность. Падение магнитной проницаемости снижает индуктивность первичной обмотки, что тут же «режет по живому» низкочастотные сигналы (нижняя граничная частота пропорциональна индуктивности). Попытка восстановить индуктивность первичной обмотки повышением числа витков увеличивает и паразитную индуктивность рассеивания, которая режет уже высшие звуковые частоты - «хвост вытащишь - нос увязнет, нос вытащишь - хвост увязнет».
    -анодные характеристики ламп для положительной полуволны сеточных напряжений длиннее, чем для отрицательной (т.е. при равных по амплитуде, но противоположных по знаку приращениях сеточного напряжения изменение анодного тока будет больше для положительного приращения напряжения на сетке). В результате в передаточной характеристике имеется довольно значительная параболическая составляющая, а в выходном сигнале - вторая и другие четные гармоники.
    -пульсации питающих напряжений практически без ослабления передаются в нагрузку, что выдвигает довольно жесткие требования к качеству (читай - габаритам и стоимости) выпрямителей. Эти требования еще более возрастают в связи с тем, что в SE усилителях через источник питания проходит ток основной частоты (сигнала), и если не предпринять соответствующих мер, то паразитная межкаскадная связь по питанию может нарушить устойчивость усилителя в целом.
    Таким образом, неплохая вроде бы идея обрастает на практике подводными камнями, поэтому даже у дорогих SE усилителей выходная мощность редко достигает 10 Вт (следствие очень низкого КПД-10-20%), а звучание НЧ характеризуется «рыхлостью» и отсутствием настоящей динамики. Значительный уровень четных гармоник способен превратить «прозрачность» в «стеклянность», а ламповую «теплоту» - в «аморфную вялость». Итого от SE-оптимизма остается, пожалуй, только одна привлекательная черта - отсутствие необходимости подбора ламп выходного каскада «по парам».

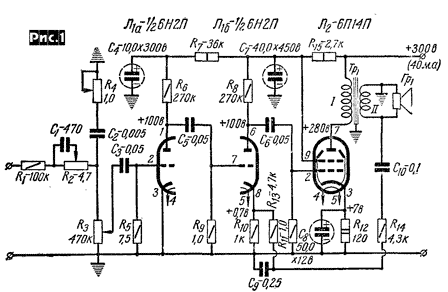

    Пример практической схемы SE усилителя мощностью 3 Вт показана на рис. 1 Схема лампового усилителя(В.Большов). Выходной трансформатор выполнен на магнитопроводе Ш16х16, первичная обмотка содержит 3500 витков ПЭЛ 0,15, а вторичная 165 витков (нагрузка 4 Ома; для 8 Ом число витков больше на 41%) ПЭЛ 0,64. Цепь частотнозависимой ООС C10R14C9R13 и пассивные регуляторы тембра ВЧ (R4C2) и НЧ (C1R2) обеспечивают диапазон регулировок ±14 дБ на частоте 10 кГц и +16 дБ на 100 Гц. Коэффициент гармоник при номинальной мощности не более 1,5%, чувствительность- 100 мВ.

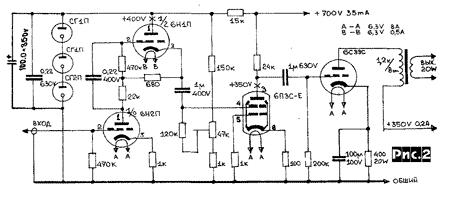

    Схема SE на «аудиофильской» лампе 6СЗЗС, отличающейся большой мощностью анода, высокой линейностью характеристик и низким внутренним сопротивлением, показана на рис.2 (Д. Андронников). УНЧ обеспечивает очень большую для однотактных устройств мощность - 20 Вт. Из-за значительного (200 В) требуемого напряжения раскачки драйвер на 6ПЗС и входные каскады запитаны от отдельного маломощного, но высоковольтного источника.

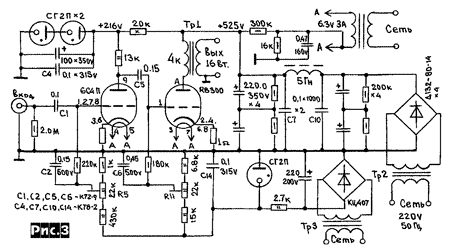

Схема лампового усилителя    SE на мощном модуляторном (ранее сугубо военном, а ныне доступном и для простых смертных на Санкт-Петербургском ПО «Светлана») триоде RB300-CX, имеющем высокую крутизну (25 мА/В), большое анодное напряжение (2200 В) и мощность (300 Вт с обдувом, 30 без), а также низкое внутреннее сопротивление (500 Ом) разработана Д. Андронниковым (рис.3). Выходной трансформатор Тр1 имеет коэффициент трансформации 22,6 , таким образом при Схема лампового усилителясопротивлении нагрузки 8 Ом анод лампы нагружен на эквивалентное сопротивление 4,08 кОм. Благодаря применению во входном каскаде лампы 6С4П, нелинейность характеристик которой близка к нелинейности RB300-CX, а также применению регулируемого фиксированного смещения на сетки обеих ламп, в данной схеме удалось реализовать принцип частичной компенсации квадратичной нелинейности выходной лампы нелинейностью входной. Суть его в том, что входная и выходная лампы работают в «противофазе», поэтому фазы четных гармоник, генерируемых этими каскадами, оказываются противоположными и частично компенсируются. В результате без применения ООС коэффициент гармоник этого УНЧ удается снизить до 2% (при этом собственно RB300-СХ дает примерно 6%). Номинальный диапазон частот усилителя 45Гц-45кГц, чувствительность 0,7 В, выходное сопротивление 1,6 Ом.
    PP. Двухтактные трансформаторные выходные каскады не случайно наиболее распространены в ламповых УНЧ. Благодаря встречному протеканию равных постоянных токов анода в двух половинках первичной обмотки постоянное подмагничивание магнитопровода отсутствует, а пульсации питающих напряжений компенсируются. Кроме того, благодаря противофазной раскачке ламп верхнего и нижнего плеча обеспечивается компенсация четных гармоник.
    То есть в РР усилителях схемотехнически устранены основные ограничения SE усилителей, что на практике выражается меньшими искажениями, более широкой полосой частот, меньшим уровнем шумов и помех - более мощным и выразительным звучанием. Но, к сожалению, все это только в том случае, если:
    -лампы выходного каскада специально отобраны по параметрам
    -число витков, индуктивность и активное сопротивление половинок первичной обмотки идеально совпадают
-фазоинверсный каскад обеспечивает точное равенство амплитуд и противоположность фазы напряжений,подаваемых на управляющие сетки выходных ламп.
    На практике подобрать две одинаковые (с отличием вольтамперных характеристик в рабочем диапазоне токов и напряжений порядка 1%) лампы невозможно, приемлемую симметрию полуобмоток выходного трансформатора удается получить только применяя специальные технологические приемы (многосекционная намотка), а для обеспечения противофазной раскачки приходится вводить ряд подстроечных элементов. Другими словами, изготовление и налаживание РР усилителей - дело трудоемкое и довольно тонкое: небольшая небрежность или надежда на «авось пронесет» почти всегда заканчиваются разочарованием.
    Попарный отбор ламп лучше всего производить на специальном оборудовании, например тестером Теодора Аргириадиса, схема которого опубликована в февральском номере «РХ» на с.10 (рис.12). В крайнем случае можно применить простейший пробник с двумя миллиамперметрами в анодных цепях сравниваемых ламп, все остальные электроды которых соединены параллельно и подключены к источникам номинальных питающих напряжений, а на управляющие сетки подается постоянное напряжение с движка резистора делителя напряжения.
    Изменяя напряжение на сетках от 0 до полностью запирающего, сравнивают анодные токи, которые не должны отличаться более, чем на несколько процентов.

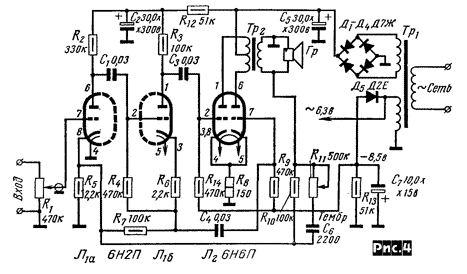

    Одно из решений, избавляющих от головной боли при подборе пар ламп -применить на выходе двойной триод -рис.4 (Е.Зельдин), правда особой мощностью при этом похвалиться Схема лампового усилителяне удастся: В данном случае выходная мощность составляет 3,5 Вт при нелинейных искажениях 4% (ООС отсутствует) и АЧХ от 40 до 15000 Гц. Выходной трансформатор собран на магнитопроводе Ш12х20, первичная содержит 2300 витков ПЭВ 0,12, вторичная - 74 витка ПЭЛ 0,74.
    Выходной трансформатор является самым нелинейным звеном лампового УНЧ и от его качества в решающей степени зависит качество усилителя в целом. Недаром говорят, что ламповый усилитель звучит так, как звучит его трансформатор. Остановимся поэтому несколько подробнее на расчете и конструкции трансформатора для двухтактного выходного каскада (расчет других звеньев и каскадов усилителей выполняется по общим для радиотехники законам Ома и Кирхгофа и поэтому здесь не рассматривается).
    Для расчета трансформатора необходимо знать тип ламп выходного каскада и выходную мощность усилителя Рвых. Для наиболее распространенного (в силу наименьших искажений и высокой энергетической эффективности) режима класса АВ можно с приемлемой точностью считать, что рассеиваемая на аноде мощность лампы равна мощности, отдаваемой этой лампой, т.е. Ра.доп = Рвых.л. Тогда, зная выходную мощность усилителя и приняв ориентировочный КПД выходного трансформатора т|тр= 0,85, можно выбрать тип (исходя из Ра.доп) и количество (пл) ламп выходного каскада
    Ра.доп= Рвых/(2m n тр)
    Выбрав тип лампы, из справочных данных необходимо определить ее внутреннее сопротивление Ri. Если этот параметр прямо не указан, его можно вычислить как Ri=n/S, где n - коэффициент усиления лампы, S - крутизна ее характеристики [мА/В] в рабочей точке. Ri можно определить и по нагрузочной прямой (динамической характеристике) на семействе анодных характеристик лампы как Ri=2Uam/(m Iam), где Uam - амплитуда анодного напряжения (для прикидочных расчетов можно принять Uam=Uаm.макс- 50), Iam - амплитуда анодного тока.
    Оптимальное эквивалентное сопротивление между анодами ламп выходного каскада, обеспечивающее передачу в нагрузку максимальной мощности
    Raa.oпт=2Ri.
    Индуктивность первичной обмотки, при которой завал АЧХ на частоте fH не превысит 3 дБ
    L1=Raa.onT/(2 п fн)
    а коэффициент трансформации
Формула
    По этим данным можно выполнить приближенный конструктивный расчет выходного трансформатора.
Поперечное сечение магнитопровода S=0,4Pвых/n тр, [см2]
    Число витков первичной обмотки
Формула
    где Icp - средняя длина силовой линии магнитного поля (параметр магнитопровода), вторичной.
    W2=nW1.
    Понятно, что все расчеты носят прикидочный характер и для достижения высоких характеристик усилителя требуют корректировки. При единичном изготовлении целесообразно делать обмотки с дополнительными отводами (скажем, через 5% от полного числа витков) для обеспечения возможности оперативного подбора при налаживании.
    Конкретное конструктивное исполнение трансформатора для высококачественного УНЧ призвано обеспечить индуктивность первичной обмотки не ниже заданной при идеальной симметрии ее половинок, минимуме паразитной индуктивности рассеивания (она ограничивает АЧХ на ВЧ) и активного сопротивления обмоток, а также непревышения магнитным потоком предельного (обычно порядка 0,5 Тл) значения, выше которого магнитопровод будет вносить недопустимо большие нелинейные искажения. Выполнение всех этих требований - искусство на грани Страдивари, поэтому приведем лишь краткие рекомендации, позволяющие избежать грубых ошибок.
    Прежде всего нужно учесть, что пластины толщиной 0,5 мм совершенно непригодны, а толщиной 0,35 мм - нежелательны. Лучше, если толщина пластин будет 0,2 мм, что минимизирует потери на вихревые токи (существенные на ВЧ). Каждую пластинуНамотка индивидуально надо покрыть цапонлаком или иным изоляционным лаком, предварительно тщательно зачистив неровности. При намотке особое внимание следует уделять полной симметрии половинок первички (не только числа витков, но и длины провода и симметрии относительно магнитопровода), для чего целесообразно применять трехсекционный каркас, крайние секции которого отводятся под половинки первичной, а средняя - под вторичную обмотку. Для минимизации индуктивности рассеивания часто вторичную обмотку также секционируют, располагая несколько частей вторички между подсекциями первичек по типу слоеного пирога или гамбургера (рис.5). После намотки и сборки пропитайте весь трансформатор парафином, воском или стеарином.

Часть [1]  [2]  [3]  [4]  [5]

Николай Сухов, Владимир Широков, статья из журнала Радиохобби №4, 1998, с.4-13
