Открытым акустическим оформлением головки называется такое ее оформление, при котором задняя сторона звукоизлучающей поверхности диффузора головки не изолирована акустически от передней. В качестве открытого оформления применяется либо плоский экран (щит), либо ящик, обычно имеющий форму параллелепипеда, с перфорированной задней стенкой.
    Открытое акустическое оформление наиболее распространено как в нашей стране, так и за рубежом. Оно исполняется в телевизорах, переносных радиоприемниках всех классов, кассетных магнитофонах, абонентских громкоговорителях, а также в большей части катушечных магнитофонов, стационарных радиоприемников и электрофонов. Можно сказать, что за исключением высококачественной звуковоспроизводящей радиоаппаратуры с выносными АС, вся остальная бытовая звуковоспроизводящая аппаратура имеет открытое акустическое оформление.
    Достоинство открытых АС — простота и, кроме того, в них не имеет места повышение резонансной частоты по сравнению с резонансной частотой применяемой головки, а принципиально возможно и понижение этой частоты, что выгодно отличает открытую АС, например, от закрытой. Недостаток открытой системы — сравнительно большие размеры этого оформления, когда требуется воспроизведение низших частот звукового диапазона.
    Наиболее простой вид открытого оформления — плоский экран. Даже при сравнительно небольших его размерах воспроизведение низких частот значительно улучшается. Вместе с тем в области средних и особенно высоких частот экран уже не оказывает существенного влияния. Конструктивно экран рекомендуется выполнять в виде толстой доски или фанеры толщиной 10—20 мм, в которой вырезано отверстие по периметру диффузородержателя головки, куда вставляется головка. Экран выполняется квадратной или прямоугольной формы. Соотношения сторон прямоугольного экрана могут колебаться в довольно широких пределах. Предпочтительное отношение сторон прямоугольного экрана в пределах от 2 : 1 до 3 : 1.
    Размещать головку рекомендуется в центре прямоугольного экрана. Смещение от центра уменьшает звуковое давление АС и ухудшает ее частотную характеристику. Для квадратных экранов некоторое смещение места установки головки улучшает частотную характеристику, поскольку при симметричном креплении головки на частотной характеристике появляется глубокий провал в области средних частот. На рис. 27 показана форма частотной характеристики при смещении головки от центра.
    На рис. 28 приведена конструкция стандартного акустического экрана, предусмотренная ГОСТ 16122—78 «Громкоговорители. Методы электроакустических испытаний и измерений». С помощью этой конструкции измеряют параметры головок.
    Практически конструкции плоского экрана могут выполняться, например, в виде щита, помещаемого в углу комнаты (рис. 29).
    Установка щита с головкой в углу комнаты позволяет уменьшить его размеры. Щит в виде треугольника или трапеции подвешивают, например, в углу у потолка. Между верхней кромкой щита и потолком необходимо оставить широкую щель, а пространство позади щита рекомендуется заполнить звукопоглощающим материалом. Головку необходимо защитить от возможных повреждений и пыли.
    Частотные характеристики головки при ее центральном расположении в
    прямоугольном экране (1) и при смещении вдоль длинной стороны (2)
    Стандартный акустический экран для измерения головок прямого
    излучения (а) и способы крепления головок в экране (б, в)
    Открытое акустическое оформление в виде
    щита, подвешенного в углу комнаты
    Встречаются описания АС, в которых головка вставляется в отверстие в стене комнаты, т. е. стена является экраном. Принципиально такое конструктивное решение выгодно, но при этом не надо забывать, что звучание АС будет иметь место не только в той комнате, в которой АС предназначена работать, но и в той, куда выходит задняя поверхность головки, что, конечно, не всегда желательно. Если же такое решение возможно, то оно дает заметное улучшение частотной характеристики и качества звучания, особенно на низких частотах.
    Определим, каким должен быть размер экрана? Желателен такой экран, который позволил бы на нижней граничной частоте воспроизводимого диапазона получить такой же уровень звукового давления, как и на верхней границе поршневого диапазона fгр.в.B зоны его действия, т. е. выровнять звуковое давление на нижних и средних частотах. Значение fгр.в может быть найдено из (27). Выбор нижней граничной частоты зависит от добротности применяемой головки. Ранее отмечалось, что форма частотной характеристики головки при Q l,93 монотонно возрастает, а при Q≥l,93 на частотной характеристике появляются провал на частоте ω2 и пик на частоте ω1. Добротность головки при помещении ее в плоский щит практически не меняется. Неравномерность частотной, характеристики при Q<1,93 и при правильном выборе размеров экрана определяется только спадом в область более низких частот. Поэтому за нижнюю граничную частоту при Q <1,93 выбирают резонансную частоту головки ω0. При Q≥1,93 за нижнюю граничную частоту обычно выбирают частоту пика ω1 частотной характеристики головки (рис. 23, кривая 2) и неравномерность частотной характеристики в этом случае определяется провалом на частоте ω2. Однако при этом несколько сужается расчетный диапазон воспроизводимых частот по сравнению с его значением при Q 1,93.
    Типичная частотная характеристика открытого акустического
    оформления в области низких частот при Q>1,93
    Зависимость φ(Q) от Q
    Зависимость frp.в от Q
    Для устранения этого недостатка авторами предложен другой способ выбора нижней граничной частоты воспроизводимого диапазона, позволяющий снизить ее значение. Суть его заключается в том, что нижняя граничная частота выбирается на частоте ω ω1, на которой уровень частотной характеристики равен ее уровню на частоте провала ω2 (рис. 30). В зависимости от значения Q эта частота может быть несколько выше или ниже ω0. Исследования показали, что наиболее рациональная добротность головки для открытых АС равна 2,4. При этом нижняя граничная частота открытой АС frp.н совпадает с резонансной частотой головки ω0.
    Площадь экрана, исходя из обеспечения наиболее равномерной характеристики, может быть определена как
    где S — вычисленная по (28) и (29) площадь экрана; S'— фактическая площадь экрана.
    Пример расчета экрана. Пусть требуется рассчитать размеры экрана для головки 0,5ГД-37 со следующими параметрами: fo =315 Гц; d = 0,08 м; Q = 2,3; m0=1,2·10-3 кГ, если допустимый спад частотной характеристики на frp.н равен 6 дБ. (Величина m0 будет использована в следующем примере.)
    1. Из (27) находим: frp.в = 1,4·343/(3,14·0,08)=1920 Гц.
    2. По рис. 32 определяем: frp.н =315 Гц. 3. φ (Q) ≈ Q = 2,3.
    4. Площадь экрана по (28): S = 0,15·3432/3152·2,32=0,034 м2.
    5. При допустимом спаде частотной характеристики на нижней граничной частоте, равном 6 дБ, из (30) находим: S' = 0,017 м2.
    6. Выбираем размеры экрана равными (0,17x0,1) м2.
    Открытый корпус. Самый распространенный вид открытого акустического оформления — ящик, у которого задняя стенка имеет ряд сквозных отверстий или же полностью отсутствует. Головка устанавливается обычно на передней панели ящика. Его внутренний объем, как правило, используется для размещения, деталей электрической схемы, например радиоприемника. Выносные АС в виде открытых корпусов применяются реже. Акустическое действие, открытого оформления подобно действию экрана. Наибольшее влияние на частотную характеристику акустической системы с открытым оформлением оказывает передняя стенка, т.е. та, на которой крепится головка. Вопреки довольно распространенному мнению боковые стенки открытого оформления влияют на характеристику открытого оформления мало. Поэтому не рекомендуется делать открытое оформление глубоким, а надо стараться по возможности увеличивать переднюю панель оформления На рис. 33 показаны различные частотные характеристики АС с открытым оформлением в зависимости от его глубины. Обычно открытое оформление выполняют такой глубины, чтобы головка помещалась в нем с некоторым технологическим запасом (20% от глубины головки). При этом «вклад» боковых стенок в суммарное звуковое давление открытого корпуса составляет 1-3 дБ.
    Частотная характеристика головки в открытом оформлении с разной глубиной h
    Частотные характеристики головки в открытом оформлении
    с задней стенкой, выполненной из:
    2, 3 — слои поролона толщиной соответственно 5 и 15 мм; 4 — электрокартона толщиной 3 мм; 5 — электрокартона (3 мм) со слоем поролона (20 мм) (1 — ящик без задней стенки)
    Однако авторами было установлено, что наличие боковых стенок создает эффект снижения резонансной частоты открытого оформления с увеличением его глубины, которое происходит за счет присоединения части массы воздуха внутри оформления к массе подвижной системы головки. Резонансная частота в этом случае
    а глубина оформления для получения нужной резонансной частоты
    Конечно, если сделать оформление очень глубоким, то оно может действовать как труба, резонирующая на ряде частот, тем более низких, чем больше длина трубы. Естественно, что это нежелательно, поскольку такие резонансы являются причиной появления пиков и провалов на частотной характеристике АС.
    Размеры передней панели, как уже говорилось, желательно иметь как можно больше. Ограничением здесь являются только соображения удобства размещения и пользования. Что касается места установки головки на передней панели, то рекомендации тут такие же, как при плоском экране.
    Площадь передней панели открытого акустического оформления с учетом влияния глубины оформления h может быть найдена как
    где φ(Q) и fгр.н определяются так же, как в (28), однако необходимо учитывать, что вместо частоты f0 необходимо подставлять частоту f02, определяемую из (31).
    Далее...




Бытовые акустические системы



ЗАКРЫТОЕ АКУСТИЧЕСКОЕ ОФОРМЛЕНИЕ

Очень большое распространение в последние годы получили закрытые АС, которые до недавнего времени были единственна видом АС для высококачественного воспроизведения как в нашей стране, так и за рубежом. И только в последние годы АС с фазоинвертором (АС с ФИ) и АС с пассивным излучателем (АС с ПИ) нарушили монополию закрытых АС. Тем не менее закрытые АС и в настоящее время являются одной из наиболее распространенных конструкций высококачественных АС в Западной Европе и довольно широко выпускаются в США, как это было видно из табл. 2.

На рис. 37 представлена типичная закрытая АС и ее электрический аналог. Преимущество закрытой АС заключается в том, что задняя поверхность диффузора головки не излучает и, таким образом, полностью отсутствует «акустическое короткое замыкание». Недостатком закрытых АС является то, что диффузоры их головок нагружены дополнительной упругостью объема воздуха внутри оформления. Наличие дополнительной упругости приводит к повышению резонансной частоты подвижной системы головки в закрытом оформлении ω01 и, как следствие, к сужению снизу воспроизводимого диапазона частот. Значение дополнительной упругости объема воздуха Sв может быть найдено как

(34)

где y — показатель адиабаты; Sэфф — эффективная площадь диффузора головки; V — внутренний объем корпуса оформления.

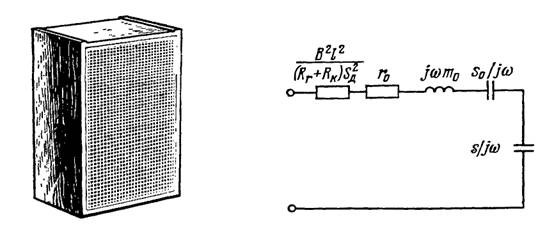

Типичная закрытая акустическая система и ее электроакустический аналог

Рис. 37. Типичная закрытая акустическая система и ее электроакустический аналог

Эффективной площадью диффузора считают 50—60% его конструктивной площади. Для круглого диффузора диаметром d Sэфф = 0,55S=0,44d2. Это эквивалентно тому, что эффективный диаметр диффузора составляет 0,8 от конструктивного диаметра. Упругость Sв суммируется с собственной упругостью подвеса подвижной системы головки S0 и в результате резонансная частота головки в закрытом оформлении

(35)

где m0 — масса подвижной системы головки.

Как видно из (34), упругость воздушного объема внутри оформления обратно пропорциональна этому объему. Упругость подвижной системы можно также выразить через упругость некоторого эквивалентного объема воздуха Vэ, имеющего упругость S0. Отсюда резонансная частота головки в закрытом оформлении

(36)

Чтобы резонансная частота все же не была чрезмерно высокой, иногда применяют головки с более тяжелой подвижной системой, что позволяет несколько снизить резонансную частоту головки в закрытом оформлении, как это видно из (35). Однако следует иметь в виду, что увеличение массы подвижной системы снижает чувствительность АС, как это видно из формулы для стандартного звукового давления:

(37)

где А — частотно-независимый множитель; Rr — выходное сопротивление усилителя (генератора); RK активное сопротивление звуковой катушки; а — эффективный радиус головки.

Особенно малой эффективностью обладают так называемые малогабаритные акустические системы (MAC), у которых упругость объема внутри оформления существенно больше упругости закрепления подвижной системы головки. Такие системы, у которых упругость подвижной системы определяется упругостью объема воздуха внутри оформления, называются системами «с компрессионным подвесом» головки. Стандартное звуковое давление рст, такой системы на частотах ω> ω 01, где рст частотно-независимо, определяется как

где Q01—добротность головки в закрытом оформлении.

Как следует из (37), неравномерность частотной характеристики закрытых АС в области низких частот так же, как и открытых, определяется их добротностью (рис. 38). При Q01<0,707 частотная характеристика АС равномерно понижается с понижением частоты в область низких частот и неравномерность проявляется как спад на резонансной частоте ω01 по сравнению с высшими частотами. При 0,707<Q01< 1,0 частотная характеристика имеет небольшой пик на частоте ω1 и далее спад на резонансной частоте ω01. Неравномерность частотной характеристики при этом определяется подъемом на пике ω1 и спадом на резонансной частоте ω01. При Q01> 1 неравномерность частотной характеристики определяется только пиком на частоте ω1 относительно горизонтальной части характеристики.

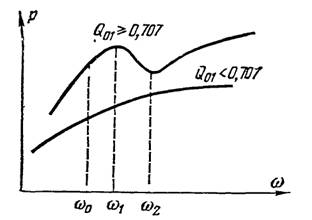

Частотная характеристика закрытой системы

Рис. 38. Частотная характеристика закрытой системы

Зависимость неравномерности частотной характеристики закрытой АС от Q01

Рис. 39. Зависимость неравномерности частотной характеристики закрытой АС от Q01

Неравномерность частотной характеристики в зависимости от добротности закрытой АС приведена на рис. 39. Как следует из рисунка, минимальная неравномерность частотной характеристики закрытых АС имеет место при добротности Q01 = l и составляет 1,3 дБ. Желательная же добротность самой головки находится из условия

(38)

Исследования авторов показали, что добротность головок, предназначенных для закрытых АС, не должна превышать 0,8— 1,0. В противном случае головка получается «раздемпфированной». Это означает, что при ее возбуждении, т. е. при подаче на нее напряжения музыкальной или речевой программы, головка помимо колебаний в такт с поданным напряжением будет колебаться и с частотой собственных колебаний, близкой к резонансной частоте. Для слушателей это будет проявляться в том, что к звучанию программы будет примешиваться звучание этой частоты как своего рода «гудение», «нечистота» низких тонов. Отметим также, что если головка помещена в закрытом ящике, ухудшается равномерность частотной характеристики в области средних и высоких частот из-за резонансных явлений в оформлении. Для их устранения внутренние поверхности (особенно заднюю стенку) покрывают звукопоглощающим материалом и заполняют им часть объема. Кроме того, заполнением внутреннего объема рыхлым звукопоглощающим материалом преследуют и другую цель — изменить термодинамический процесс сжатия — расширения воздуха в оформлении.

Без заполнения процесс сжатия — расширения воздуха внутри оформления адиабатический. Заполняя оформление рыхлым звукопоглощающим материалом можно сделать так, чтобы адиабатический процесс сменился на изотермический. В этом случае внутренний объем оформления как бы увеличивается в 1,4 раза, так как коэффициент γ в (34), составляющий 1,4 для адиабаты, заменяется значением, равным единице для изотермы. Соответственно снижается и резонансная частота закрытой АС. Это_ снижение в пределе (для компрессионной АС) достигает 1,4 , так как для нее можно пренебречь упругостью подвеса головки. В противном случае резонансная частота головки ω'01 может быть найдена как

Как практически определить, что изотермический процесс сжатия— расширения воздуха внутри оформления достигнут? Процесс будет достигнут, если при добавлении внутрь оформления новой порции рыхлого звукопоглощающего материала резонансная частота закрытой АС уже не понижается. Исследования авторов показали, что заполнять внутренний объем оформления более чем на 60%, нецелесообразно. Вместе с тем количество рыхлого звукопоглощающего материала не должно быть чрезмерным, чтобы активные акустические потери в оформлении и заполнении не были значительны. Следует отметить, что степень влияния активных акустических потерь в оформлении (и заполнении) на ход частотной характеристики зависит, строго говоря, не от их абсолютных значений, а от соотношения активных акустических потерь в оформлении и полных потерь в головке. Потери в головке — это собственные акустико-механические активные потери (r0) на внутреннее трение в материале головки, трение о воздух при работе, потери в виде активной составляющей сопротивления излучения и т. д., а также «вносимые» в головку потери (rвн). Авторы рекомендуют следующий критерий допустимости активных потерь в оформлении и заполнении:

(39)

где rоф, rзап — активные акустические потери в оформлении и в заполнении соответственно. При меньшем соотношении потерь АС должна быть переделана.

Нахождение значений активных потерь в оформлении и заполнении, а также способы уменьшения их описаны далее.

Чрезмерные активные акустические потери могут быть в АС при некачественном (с акустической точки зрения) выполнении корпуса оформления, креплении головки, при чрезмерном заполнении оформления звукопоглощающим материалом, а также при чрезмерно малых внутренних объемов оформления (Vэ/V > 8).

Зависимость ω01

Рис. 40 Зависимость ω01/ ω0 от Vэ/V

В заключение для быстрого расчета закрытых АС предлагается графический метод. По графикам на рис. 40— 45 можно для заданной головки с присущими ей параметрами подобрать рациональное оформление, и наоборот, по заданному оформлению выбрать подходящую головку. Для конкретного расчета используется пара графиков из представленных на рис. 40—45. Рисунок 40, на котором представлена зависимость ω01/ ω0 от Vэ/V—общий при расчете. Из рис. 41—45 выбирается один — в зависимости от добротности применяемой головки (от 0,4 до 0,8). На этих рисунках представлены семейства кривых зависимости Vэ/V от ωгр0, где ωгр — нижняя граничная частота воспроизводимого диапазона. Параметром системы является значение спада частотной характеристики (дБ) на частоте ωгр. Кроме того, на каждом графике справа нанесена дополнительная ось, по которой отложено значение (1-V/Vэ), с помощью которого можно определить стандартное звуковое давление закрытой АС на горизонтальной части характеристики [исходя из (38)] в виде рст=А√(1-V/Vэ), А = 2,65·10-3√f30V/Q легко вычисляется для заданной головки, так как ω0, Vэ и Q — параметры головки.

Пример расчета. Пусть, например, используется головка с параметрами: Q = 0,4; f0=30 Гц; Vэ = 100 л. Находим предварительно А: А = 2,65·10-3√(303·100·10-3/0,4) = 0,218.



Зависимость

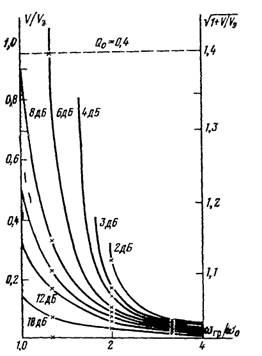

Рис. 41. Зависимость Vэ/V от ωгр0 при Q=0,4

Зависимость

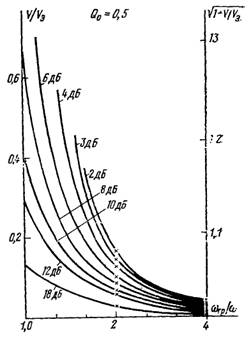

Рис. 42. Зависимость Vэ/V от ωгр0 при Q=0,5

Зависимость

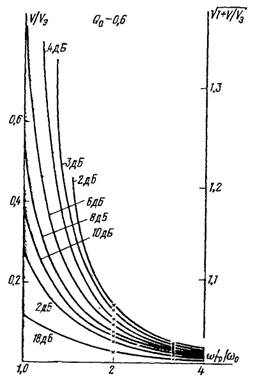

Рис. 43. Зависимость Vэ/V от ωгр0 при Q=0,6

Зависимость

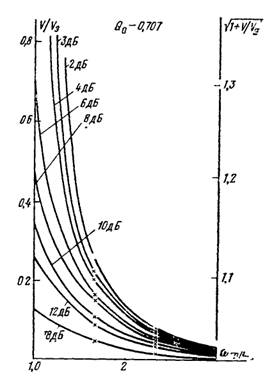

Рис. 44. Зависимость Vэ/V от ωгр0 при Q=0,7

Пусть требуется подобрать для этой головки объем оформления V, при котором спад частотной характеристики должен составлять 6 дБ на граничной частоте АС fгр=40 Гц.

Выбор оформления проводим следующим образом.

По рис. 41 из точки ωгр0 =40/30 =1,33 на горизонтальной оси восстанавливаем ординату до пересечения с кривой с отметкой 6 дБ и из этой точки проводим прямую, параллельную оси абсцисс до пересечения с осью V/Vэ. Получаем V/Vэ = 0,95. Отсюда V=0,95 Vэ=0,95·100 = 95 л. Этому значению V/Vэ соответствует по правой вертикальной оси значение (1+V/Vэ)=1,4. Следовательно, рст = 2,18·1,4 = 0,305 Па. По графику на рис. 40 находим отношение ω010 = f01/f0=l,4. Отсюда f01 = 1,4 f0= 1,4·30=42 Гц.

С помощью указанных графиков могут быть решены и другие задачи. Перечислим их, не объясняя подробно, поскольку метод рассуждения примерно тот же. Например, может быть найден спад частотной характеристики на граничной частоте fгр для заданных головок и объема оформления, может также решаться задача подбора головки из числа имеющихся в распоряжении и т.д.

Отметим, что все сказанное справедливо, если известны точные значения параметров головки f0, Vэ, Q. Однако обычно, даже зная тип головки и значения ее параметров (табличные), невозможно сказать уверенно, каковы параметры данного экземпляра головки. Для решения задач в этом случае используют графики на рис. 46—48. Единственный параметр, который надо знать точно,— резонансная частота головки без оформления f0. Определение этого параметра незатруднительно и полученные результаты обычно устойчивы. Рисунки 46—48 различаются тем, что построены для фиксированных значений спада частотной характеристики, не превышающих соответственно 6, 12 и 18 дБ. На каждом рисунке представлены области изменения значений Q и Vэ/V в зависимости от fгр/f0. Значение Q и Vэ/V могут быть любыми внутри заштрихованных фигур на рисунках.

Пример расчета. Пусть допустимый спад на частоте fгр = 60 Гц не превышает 6 дБ, f0 головки (измеренное) =30 Гц и Vэ (табличное) = 100 л.

Пользуясь рис. 46, из точки ωгр0=60/30=2 восстанавливаем ординату, которая пересечет заштрихованные области Q и Vэ/V. Значение Vэ/V можно выбрать в пределах 3—13, а значение Q в пределах 0,24—1,0. Если выбранные значения Q и Vэ/V почему-либо не устраивают, можно менять либо граничную частоту, либо спад.

Рассчитать закрытую АС можно не только по графикам, но и по приведенным формулам.

Пусть, например, требуется рассчитать объем закрытой АС с нижней граничной частотой 50 Гц, имеющей головку 10ГД-36 (f0 = 38 Гц, Vэ=60 л, Q = 0,8).

1. Определяем объем оформления из (36): V=60·10-3/[(50/38)2-1] = 83 л.



Зависимость

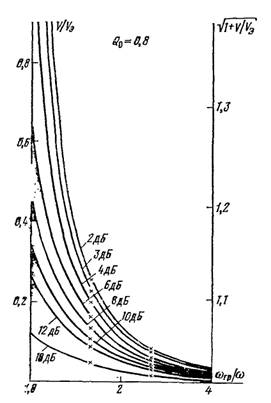

Рис. 45. Зависимость Vэ/V от ωгр0 при Q=0,8

Область возможных изменений

Рис 46. Область возможных изменений Q и /V от fгр/f0 при спаде 6 дБ

Область возможных изменений

Рис. 47. Область возможных изменений Q и /V от fгр/f0 при спаде 12 дБ

Область возможных изменений

Рис. 48. Область возможных изменений Q и /V от fгр/f0 при спаде 18 дБ

2. Находим добротность головки в закрытом оформлении из (38):

Q01 = 0,8 · √(1+60/83) = 1,05.

В соответствии с рис. 39 минимальная неравномерность частотной характеристики имеет место при Q0=1. Так что полученная неравномерность частотной характеристики из-за пика на частоте ω1 практически минимальна и составляет всего около 1,5 дБ.

Рекомендации по практическому выполнению АС можно найти далее.



В.К. Иофе, М.В. Лизунков
