Ламповый High-End



ЧАСТЬ 16



Закрытый ящик полностью исключает излучение задней стороны диффузора. Однако упругость находящегося в нем воздуха, особенно если объем его не слишком велик (меньше 1 м3 = 1000 литров), складываясь с упругостью подвижной системы громкоговорителя, повышает его основную резонансную частоту, и таким образом ухудшает отдачу на низших частотах.

Расчеты показывают, что основным условием использования закрытого ящика небольших габаритов для воспроизведения самых низших частот является наличие громкоговорителя с очень низкой частотой основного резонанса и небольшим диаметром диффузора. Невыполнение этих условий ухудшает к. п. д. громкоговорителя и его отдачу. Чтобы скомпенсировать уменьшение отдачи таких громкоговорителей, повышают их мощность, увеличивая размеры звуковых катушек.

Закрытый ящик, кроме смещения частоты основного резонанса, вызывает дополнительные резонансные явления на высших звуковых частотах, которые уменьшают равномерность частотной характеристики громкоговорителя. Для устранения резонансов внутренние поверхности ящика покрывают или даже заполняют часть объема звукопоглощающим материалом.

Некоторое влияние на частотную характеристику громкоговорителя оказывает внешняя конфигурация ящика вследствие аффекта дифракции (огибание волной препятствия). Чем более обтекаемую форму имеет поверхность, прилегающая к громкоговорителю, тем слабее эффект дифракции и тем ровнее частотная характеристика. Наилучшей формой поверхности (в смысле отсутствия дифракции) будет сфера или цилиндр.

Фазоинвертор является разновидностью закрытого ящика и отличается от него наличием отверстия на одной из его сторон, чаще на одной стороне с громкоговорителем. Закрытый ящик с отверстием представляет собой резонансную систему (резонатор Гельмгольца), образованную упругостью (гибкостью) воздуха в ящике и массой воздуха в отверстии. В области резонанса этой системы масса воздуха в отверстии, зависящая от его площади и толщины краев, ведет себя подобно диффузору, являясь дополнительным излучателем, причем фаза колебаний воздуха в отверстии оказывается повернутой на 180° относительно колебаний задней стороны диффузора, т. е. колебания воздуха синфазны с колебаниями передней стороны диффузора. Это обстоятельство и послужило основанием для названия такого акустического устройства - фазоинвертором.

Правильно   сделанный   фазоинвертор   не   только   обеспечивает   воспроизведение низших звуковых частот, но и способствует уменьшению нелинейных искажений вблизи частоты основного резонанса громкоговорителя. В области основного резонанса громкоговорителя вследствие возрастания амплитуды движения звуковой катушки и диффузора начинает сказываться нелинейность их подвеса (центрирующая шайба, краевой гофр) и в воспроизводимом сигнале появляются гармонические составляющие, увеличивая нелинейные искажения. Вследствие значительного акустического сопротивления фазоинвертора при его резонансе, амплитуда движений диффузора уменьшается, а звуковое давление создается главным образом отверстием фазоинвертора. Поскольку при атом не происходит нелинейных эффектов (нарушение пропорциональности между перемещением диффузора и возбуждающей силой), звук получается менее искаженным. Выше резонансной частоты фазоинвертор ведет себя как закрытый ящик. Известно, что увеличение гибкости воздушного объема и массы воздуха в отверстии снижают резонансную частоту фазоинвертора. Увеличение гибкости может быть достигнуто увеличением объема ящика; увеличение массы - увеличением объема отверстия: его площади и толщины краев. Звуковое давление, создаваемое отверстием фазоинвертора, пропорционально колебательной скорости массы воздуха в отверстии, которая зависит от колебательной скорости диффузора и размеров отверстия.

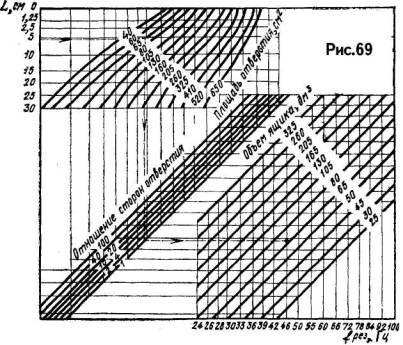

Для удобства расчета объема ящика фазоинвертора, в зависимости от желаемой частоты его резонанса и длины прохода, на рис.69 приведена номограмма. При расчете надо иметь в виду, что длина прохода не должна превышать 0,1 длины волны соответствующей резонансной частоты, то есть L<3400/fф, см, а площадь отверстия должна быть от 0,8 до 0,2 площади диффузора, что соответствует диаметру отверстия приблизительно от 0,9 до 0,45 полного диаметра диффузора. Если длина прохода равна только толщине краев отверстия панели, то во избежание падения эффективности фазоинвертора, его площадь должна соответствовать приблизительно 0,8 площади диффузора. А так как площадь отверстия фазоинвертора при одной и той же резонансной частоте связана с объемом, то необходимо использовать фазоинвертор определенного объема в зависимости от размеров громкоговорителя, в том случае, если толщина краев отверстия равна толщине стенок ящика. Иллюстрацией зависимости отдачи фазоинвертора от площади его отверстия могут служить частотные характеристики громкоговорителя с основным резонансом на частоте 30 Гц при неизменном объеме ящика фазоинвертора, но различных площадях отверстия (рис.70). Из рисунка видно, что увеличение площади отверстия (площадь увеличивается с номером характеристики) повышает резонансный пик и, следовательно, отдачу громкоговорителя, причем это сопровождается и повышением частоты резонанса.

Конфигурация ящика фазоинвертора при отношении его сторон до 1 : 3 не влияет существенно на частоту резонанса; не следует, однако, делать его кубом или колонкой. Лучшим соотношением сторон будет 1:1,41:2 или 1:1,5:2,5. Ящик фазоинвертора может быть и не прямоугольной формы. Конечно, щели в ящике недопустимы. У правильно настроенного фазоинвертора на частотной характеристике полного сопротивления в области низших частот должно быть два пика приблизительно равной высоты. Провал между максимумами соответствует основной резонансной частоте громкоговорителя.

Если в результате проверки окажется необходимым перестроить резонансную частоту, то удобнее всего это сделать, изменив длину прохода: удлинение прохода снизит, а укорочение повысит резонансную частоту. В случае очень короткого прохода (толщина панели) фазоинвертор можно перестроить при помощи передвигаемой шторки или поворачиваемого козырька, изменяющих площадь отверстия.

В фазоинверторе могут быть дополнительно установлены высокочастотные громкоговорители. В этом случае он превратится в двухполосный звукоизлучатель. Если высокочастотные   громкоговорители   не   рупорные,   а   диффузорные,   то   их   следует изолировать от внутреннего объема ящика жестким колпаком (кожухом). При этом нужно учитывать уменьшение объема ящика всеми установленными в нем громкоговорителями и проходом, если таковой имеется. Приблизительный объем громкоговорителя в зависимости от диаметра диффузора будет: при диффузоре 15 см - 2,5 л; 20 см - 4 л; 25 см - 6,5 л; 30 см -10 л.

Для устранения или ослабления отражений звука и образования стоячих волн, ухудшающих равномерность частотной характеристики громкоговорителя, внутреннюю поверхность ящика фазоинвертора (заднюю сторону, дно и одну из боковых сторон) следует покрыть звукопоглощающим материалом. Хорошие результаты дает покрытие звукопоглощающим материалом НЧ громкоговорителя и подвес звукопоглощающего материала поперек ящика. Звукопоглощающее покрытие способно изменить также отдачу на низших частотах и тембр звучания. При малом звукопоглощении на частоте второго максимума полного сопротивления громкоговорителя (более высокого) звук может быть бубнящим. В этом случае   звукопоглощающий   материал   следует   поместить   около   отверстия.   Степень демпфирования удобно регулировать на слух по тембру щелчка при  подключении  к громкоговорителю элемента напряжением 1,5 В.

МЕТОД РАСЧЕТА АКУСТИЧЕСКОГО ФАЗОИНВЕРТОРА

Предлагаемый в добавление к вышеизложенному метод расчета акустического фазоинвертора Ю. Любимова по материалам журнала "EW" (Р-7/68) основан на простейших измерениях, проводимых с вполне определенным экземпляром громкоговорителя, устанавливаемым в акустический фазоинвертор и на номографическом определении размеров последнего.

В первую очередь, руководствуясь рис.71 и таблицей, необходимо изготовить "стандартный объем" - герметичный фанерный ящик, все стыки которого во избежание утечек воздуха тщательно подогнаны, проклеены и промазаны пластилином Далее измеряют собственную частоту резонанса громкоговорителя, находящегося в свободном пространстве. Для этого его подвешивают в воздухе вдалеке от крупных предметов (мебели, стен, потолка).

Диаметр диффузора



Размеры,

мм

громкоговорителя, мм

А

В

С

200

255

220

170

250

360

220

220

300

360

220

270

375

510

220

335

Схема измерений приведена на рис.72.

Здесь ЗГ - градуированный звуковой генератор, V - ламповый вольтметр переменного тока и R - резистор сопротивлением 100...1000 Ом (при больших значениях сопротивления измерение оказывается более точным).

Вращая ручку настройки частоты звукового генератора в пределах от 15...20 до 200...250 Гц, добиваются максимального отклонения стрелки вольтметра. Частота, при которой отклонение максимально и является резонансной частотой громкоговорителя в свободном пространстве Fв.



Следующий этап - определение резонансной частоты громкоговорителя Fя, при его работе на "стандартный объем". Для этого громкоговоритель кладут диффузором на отверстие "стандартного объема" и слегка прижимают, во избежание утечек воздуха в месте стыка поверхностей. Метод определения частоты резонанса прежний, но в этом случае она будет в 2-4 раза выше.

Зная эти две частоты, с помощью номограмм находят размеры фазоинвертора. В зависимости от диаметра диффузора громкоговорителя выбирают номограмму, приведенную на рис.73 (для диаметра 200 мм), на рис.74 (для диаметра 250 и 300 мм.) или на рис.75 (для диаметра 375 мм). По выбранной номограмме определяют объем фазоинвертора, для чего соединяют прямой линией точки, соответствующие найденным частотам, на осях "Резонансная частота Fв" (см. рис.74 точка А) и "Резонансная частота Fя" (точка В). Отмечают точку пересечения С со вспомогательной осью и отсюда ведут вторую прямую линию через точку D до оси "оптимальный объем". Значение, соответствующее новой точке пересечения Е, и является искомым объемом

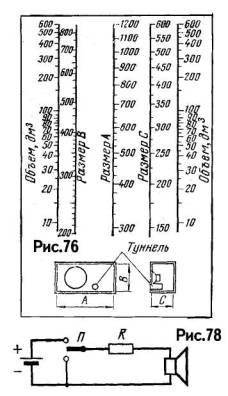

Если нет каких-либо особых соображений для конструирования ящика специальной конфигурации, то расчет внутренних размеров его при заданном объеме может быть сделан по номограмме, показанной на рис.76. Ширина фазоинвертора будет равна 1,4 высоты, а высота - 1,4 глубины. Пользование номограммой не представляет трудностей: проводят  прямую  линию  между  крайними

осями, на которых нанесены величины объемов. Точки пересечения прямой с осями А, В, С определят ширину, высоту и глубину ящика. Диаметр выреза для громкоговорителя равным размеру С, указанному в таблице.

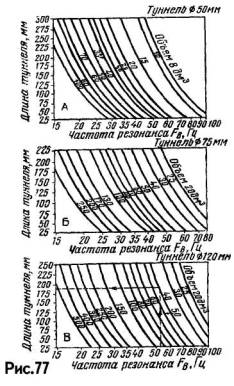

Далее, задавшись диаметром туннеля, необходимо определить его длину и проверить, вмещается ли он в ящик фазоинвертора. Длину туннеля находят из графиков, приведениях на рис.77, для трех внутренних диаметров: графики А - для диаметра 50 мм, В - для диаметра 75 мм к В - для диаметра 120 мм. Выбрав соответствующие графики, по частоте Fв и объему фазоинвертора, определенным ранее, находят длину туннеля (пример на рис.77В). Она должна быть на 35-40 мм меньше внутренней глубины ящика. Если этого не получается, можно несколько изменить конфигурацию ящика, сохранив его объем, или взять другой диаметр туннеля.

Фазоинвертор изготавливают из фанеры толщиной около 20 мм. Если нет такой толстой фанеры, то для повышения жесткости нужно приклеить внутри ящика

по диагонали или крестообразно бруски размером 25 х 75 мм. Ящик собирают на винтах и клее и все швы герметизируют. Заднюю стенку рекомендуется крепить шурупами (по пять штук на одну сторону) с фетровой прокладкой. Туннель делают из толстостенной картонной трубки.

Изготовив фазоинвертор и установив в него громкоговоритель, приступают к его демпфированию. Для этого громкоговоритель рекомендуется полностью закрыть с задней стороны слоем стекловаты толщиной 25-50 мм, прикрепляя ее к доске вокруг диффузородержателя с помощью кольца, привинченного шурупами или винтами. Достаточность демпфирования проверяется с помощью схемы, приведенной на рис.78. Сопротивление резистора R берется около 0,5 Ом. Если же известен коэффициент демпфирования К усилителя, с которым будет работать агрегат, и сопротивление звуковой катушки громкоговорителя переменному току г, то его можно определить из формулы R = г/К, Ом.

Переводя переключатель из одного положения в другое, прислушиваются к щелчку в громкоговорителе. Если он вполне отчетлив и нет "бубнения" или "звона", значит демпфирование достаточно. Окончательное решение принимают после прослушивания оркестровой музыки с хорошо выраженными басами и верхними нотами.



Радиолюбительский High-End. К.: "Радiоаматор", 1999, 112 с. с ил.
