Соотношения между корректированными и некоррелированными характеристиками петли обратной связи для типовых случаев



Если мы хотим построить характеристики среза того вида, который соответствует фиг. 351, то для различных типов усилителей нам придется пользоваться несколько различными методами. Возможности, которые имеются в этом отношении, будут рассмотрены в этой главе несколько ниже. В следующей главе будут приведены примеры, подробно иллюстрирующие методы проектирования. Однако возможно сделать одно замечание общего характера, которое может быть отнесено к громадному большинству случаев проектирования усилителей. Если в усилителе, выполненном наиболее простым путем, без учета формы характеристики среза, мы имеем горизонтальную характеристику обратной связи в пределах рабочей полосы, то эта форма характеристики будет иметь тенденцию сохраниться и в некоторой области за пределами полосы. Такое положение имеет место, во всяком случае, для некоторой части схем. Однако на высоких частотах характеристика имеет спад за счет влияния паразитных элементов схемы. По мере повышения частоты паразитные параметры сказываются все более заметным образом, причем в конце концов общая характеристика петли обратной связи принимает асимптотический вид. В этом случае характеристика любой схемы полностью определяется только одними паразитными элементами. Таким образом, полная характеристика петли обратной связи имеет вогнутость во внутрь, если не во всей области среза, то, во всяком случае, на высоких частотах. В то же время характеристика среза, изображенная на фиг. 351, имеет вогнутость наружу. Следовательно, основная задача при проектировании большей части усилителей заключается в том, чтобы в петлю обратной связи внести такие потери, чтобы степень среза возрастала на частотах, незначительно отклоняющихся от частот рабочей полосы, и в то же время уменьшалось бы на более высоких частотах. Это эквивалентно такому уменьшению влияния паразитных параметров, при котором они уже не сказываются на характеристике петли обратной связи до тех пор, пока эта характеристика не пересекается с асимптотой.

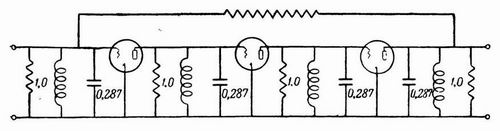

Фиг. 355

В качестве крайнего случая рассмотрим схему, изображенную на фиг. 355. Предполагается, что система представляет собой простой полосовой усилитель, в котором во входной и выходной цепях, а также в качестве межкаскадных элементов используются зашунтированные сопротивлениями резонансные контуры. Примем, что все контуры имеют одинаковую величину Q. Если воспользоваться соотношениями для фильтров нижних частот, то уравнение для характеристики петли можно записать как 140 (1+0,287iω)4. Коэффициенты в этом выражении выбраны таким образом, чтобы было удобно вести сравнение с результатами, приведенными на фиг. 351. Здесь получается такая же величина усиления на нижних частотах и та же асимптота, что и на указанной фигуре. Характеристика усиления петли для рассматриваемого устройства изображена в виде кривой I на фиг. 356, а теоретическая характеристика среза фиг. 351 дана кривой II. Таким образом, разность между этими кривыми, показанная в виде заштрихованной площади/соответствует величине потерь, которые должны быть внесены в петлю обратной связи с помощью выравнивающих контуров или же каких-либо аналогичных устройств с тем, чтобы стабилизировать схему.

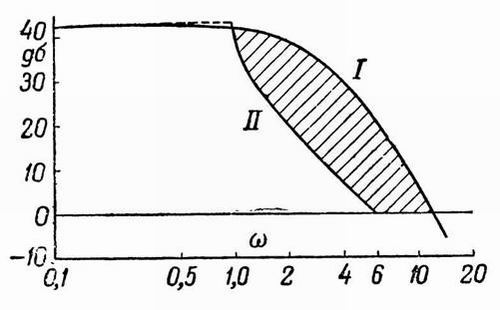

Фиг. 356

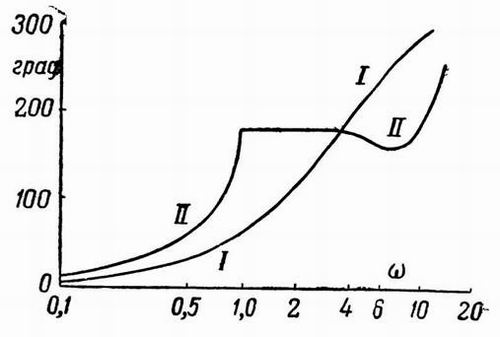

Фиг. 357

Результаты, которые при этом получаются, можно усмотреть на основании сравнения фазовых характеристик, показанных в виде кривых I и II фиг. 357. Площади, ограниченные этими кривыми, равны между собой, однако внесение дополнительных потерь приводит к такому перераспределению общей площади, что максимальная величина фазового сдвига остается меньше 180° в более широком интервале частот. Из чертежа видно, что исходная фазовая характеристика пересекает линию 180° на частоте f=3,5f0. Если схема стабилизирована введением регулировки усиления, с помощью которой в этой точке усиление канала уменьшено до нуля, то результирующая величина обратной связи в пределах рабочей полосы будет равна 12 дБ. Для теоретических характеристик среза соответствующая величина равна 43 дБ. Примерно половину от разности в 30 дБ для дополнительной обратной связи можно получить, если на фиг. 356 заменить кривую I прямой линией с соответствующим образом подобранной крутизной. Увеличение крутизны теоретической характеристики непосредственно за краем рабочей полосы соответствует приращению на 12 дБ, а для горизонтальной части результирующей кривой непосредственно перед пересечением с асимптотой — приращению на 5 или 6 дБ. Далее вопросы расчета, относящиеся к подобным случаям, рассмотрены более подробно.

Анализ, который был сейчас приведен, дает возможность сделать некоторые дополнительные, в высшей степени важные, заключения. Они относятся к эффективной ширине полосы усилителей с обратной связью. Предположим, что мы приняли соотношения, приведенные на фиг. 353, как типовые для случаев практического проектирования. Тогда можно заметить, что выраженный в октавах интервал частот, лежащий в пределах между краем рабочей полосы и частотой, для которой характеристика среза пересекает линию нулевого усиления, будет на одну октаву меньше, чем величина обратной связи, выраженная в условных единицах, причем за условную единицу выбрана обратная связь в 10 дБ.

Между точкой пересечения нулевого усиления и точкой пересечения характеристики с асимптотой имеется дополнительный интервал примерно в две октавы. Таким образом, эффективная расчетная полоса равна примерно одной октаве на каждые 10 дБ величины обратной связи плюс одна дополнительная октава. Если предполагается наличие изменений величины запаса по фазовому сдвигу и величины усиления или величины асимптотической крутизны, то это обстоятельство, хотя оно и может иметь известное значение, не вызовет, однако, изменений в смысле порядка получающихся результатов.

Если мы будем исходить из номинальных величин, то эта значит, что усилитель с обратной связью в 30 дБ будет иметь эффективную полосу, которая на 4 октавы, т. е. в 16 раз, шире рабочей полосы. Если мы увеличим обратную связь до 60 дБ, то эффективная полоса окажется более чем в ста раз шире рабочей полосы. При рабочей полосе, которая сама по себе достаточно широка, мы придем к огромным значениям эффективной полосы. Например, для телевизионного усилителя с полосой в 4 МГц эффективная полоса при обратной связи в 30 дБ будет равна 60 МГц или 400 МГц, если мы возьмем обратную связь в 60 дБ.

Значение полученных результатов с точки зрения инженерной практики очевидно. Они превращают проектировочный расчет усилителя с обратной связью в значительно более действенное средство, чем в том случае, когда принимается во внимание одна только ширина полосы. Выполнение и налаживание устройства, которое будет иметь заданные характеристики в столь широкой полосе частот, является, по всей вероятности, значительно более трудной задачей, чем выполнение соответствующего расчета.

Следует иметь в виду, что область характеристики среза расширяется примерно пропорционально величине фазового сдвига петли обратной связи. Эта область соответствует сравнительно ограниченным пределам, если только величина фазового сдвига не является чрезмерной.
