Казалось бы, при помощи трехэлектродных ламп можно получить усиление любой величины. Если недостаточно усиление, даваемое одной лампой, то можно применить две, три, пять и т. д. ламп и в конце концов получить нужное усиление. Однако возможность применения мно­гих ламп для последовательного усиления сиг­нала ограничивается опасностью возникновения собственных колебаний вследствие наличия у лампы междуэлектродных емкостей. С послед­ним фактором надо познакомиться поближе, так как междуэлектродные емкости ламп играют огромную роль в работе радиоаппаратуры.
    Два любых проводника, помещенных на не­котором расстоянии один от другого, обладают определенной взаимной емкостью. Она зависит от размеров проводников и расстояния между ними.
    Анод и сетка лампы являются проводниками, находящимися очень близко друг от друга. Поэтому между анодом и сеткой лампы существует емкость, носящая- название междуэлектродной (рис. 1).
    Любая емкость способна проводить перемен­ный ток, притом тем лучше, чем больше ее вели чина и чем выше частота переменного тока. Поэтому пространство анод — сетка лампы не является для переменного тока непреодолимой преградой. Междуэлёктродная емкость как бы «связывает» анодную цепь лампы с ее сеточной цепью (рис. 2). Пере­менные напряжения, действующие в анодной цепи, через междуэлек­тродную емкость воз­действуют на сеточную цепь и создают в ней некоторое напряжение, которое вновь воздействует на анодный ток. Это явление носит название обратной связи для переменных токов. Обратная связь широко чиспользуется в радиотехнике для генерирования высокочастотных токов на передающих радиостанциях служат ламповые генераторы с обратной связью, В каждом супергетеродинном приемнике имеется гете­родин, который также представляет собой гене­ратор с обратной связью.
    Но обратная связь полезна только тогда, когда она возникает там, где это нужно, и ее величина может по желанию регулироваться. Если же обратная связь возникает самопроиз­вольно, то она нарушает нормальную работу радиоаппаратуры и может вызвать появление генерации колебаний, которая приводит к силь­ному искажению сигналов. Такая самопроиз­вольно возникшая неконтролируемая обратная связь называется паразитной.
    Междуэлектродные емкости трехэлектродных ламп способствуют возникновению паразитных обратных связей. При усилении колебаний низ­ких частот действие их незаметно, но на высоких частотах при большом усилении паразитные об­ратные связи приводят к возникновению соб­ственных колебаний. Поэтому междуэлектрод­ные емкости делают невозможным получение больших усилений. Для усилителей высокой частоты с большим усилением нужны лампы, в которых междуэлектродная емкость значи­тельно уменьшена.
    Тетрод. Задача эта была решена. В про­странство между управляющей сеткой лампы и ее анодом была введена дополнительная сетка, которая соединяется через конденсатор с като­дом лампы. Величина междуэлектродной ем­кости при этом снижается в сотни и даже в ты­сячи раз. В качестве примера можно указать, что величина емкости анод — сетка у триодов составляет не менее 2—3 пф, а в лампах с до­полнительной сеткой она снижается до 0,01 пф. Дополнительная сетка, введенная в простран­ство между анодом и основной сеткой лампы, получила название экранирующей (экранной), а лампа с такой сеткой — экранированной. Основную сетку лампы в отличие от экранирующей называют управляющей, так как к ней под­водится напряжение приходящего сигнала и она управляет анодным током.
    Экранированная лампа состоит, таким обра­зом, из четырех электродов: катода, управляю­щей сетки, экранирующей сетки и анода; по­этому она получила название четырехэлектродной лампы, или тетрода (от греческого слова «тетра» — четыре).
    Экранирующая сетка не только уменьшает паразитную емкость, но и увеличивает коэффи­циент усиления лампы. Если у триодов он не превышает 100, то у экранированных ламп он измеряется многими сотнями. Все это приводит к тому, что экранированная лампа может дать значительно большее усиление по сравнению с триодом и позволяет строить усилители с боль­шим общим усилением.
    Однако у экранированных ламп есть один очень крупный недостаток — склонность к так называемому динатронному эффекту.
    Что же представляет собой динатронный эф­фект?
    Читатель знает, что электроны в пространстве между катодом и анодом несутся с очень большой скоростью.
    В результате электронной бомбардировки анода из его поверхности выбиваются элект­роны, получившие название вторичных в отли­чие от первичных электронов, создаваемых като­дом (рис. 4). Вторичные электроны, выбитые из
    анода, приобретают известную скорость и вслед­ствие этого могут отлетать на некоторое расстоя­ние от анода.
    Находясь в пространстве между анодом и экранирующей сеткой, электрон будет испыты­вать притяжение к тому из этих электродов, напряжение которого выше. Поэтому если на­пряжение на экранирующей сетке будет выше, чем напряжение на аноде, то вторичные элек­троны будут притягиваться экранирующей сет­кой. Но летящие электроны представляют собой электрический ток. Если выбитые из анода вторичные электроны летят к экранирующей сетке, то в пространстве между анодом и этой сеткой установится ток, направление которого обратно направлению основного анодного тока, вследствие чего величина общего анодного тока уменьшается.
    Далее...




Хрестоматия радиолюбителя, 1963г.


КОМБИНИРОВАННЫЕ ЛАМПЫ



Электронная лампа является довольно до­рогим прибором, имеющим к тому же сравни­тельно ограниченный срок службы, в среднем составляющий около 1 000 ч. Поэтому естест­венно стремление по возможности уменьшить число ламп в радиоприемниках и вообще в лю­бого рода аппаратуре, в которой применяются электронные лампы.

Добиться такого уменьшения числа ламп можно разными способами. К ним надо причис­лить, например, улучшение параметров ламп и их усилительных свойств, что позволяет при­менять одну высококачественную лампу там, где раньше должны были работать две-три лампы менее высокого качества. Другим способом, ве­дущим к той же цели, является объединение в одном баллоне двух или нескольких ламп, слу­жащих для выполнения одинаковых или раз­личных функций.

Примером выполнения различных задач от­дельными частями лампы отчасти могут служить гептоды и гексоды. Одна часть такой лампы слу­жит для генерирования, а другая—для сме­шивания частот.

Лампы такого рода называют многоэлектрод­ными. В них общий электронный поток нахо­дится под действием нескольких электродов, как бы последовательно проходит через обе части лампы. В отличие от них комбинированными лампами называют такие лампы, в которых для работы отдельных частей лампы используются раздельные электронные потоки, создаваемые одним общим катодом, либо раздельные катоды, имеющие самостоятельные выводы, но нагре­ваемые одной общей нитью накала.





Очень распространенными комбинированными лампами являются диод-триоды, двой­ные диод-триоды, тройные диод-триоды (сочетание в одном баллоне триода и одного, двух или трех диодов). Диоды такой лампы используются для детектирования и для выполнения различных вспомогательных функ­ций, например автоматического регулирования усиления (АРУ), а триоды — для усиления ко­лебаний низкой частоты. Примером лампы та­кого типа может служить тройной диод-триод типа 6ГЗП. Эта лампа включает в себя два диода и триод с общим катодом и один диод с отдельным катодом. Для уменьшения внутриламповых ем­костей между отдельными частями этой лампы помещены электростатические экраны.

Существуют также двойные диод-пентоды. Пентодная часть такой лампы мо­жет быть применена для усиления промежуточ­ной частоты, а диоды детектируют сигналы, уси­ленные пентодной частью лампы. Выпускаются диод-пентоды 1Б1П, 1Б2П и двойной диод-пен­тод 6Б8С.

Примером комбинированных ламп с катодами, имеющими раздельные выводы, могут служить некоторые двойные триоды — лампы, представляющие собой соединение в одном баллоне двух триодов. К таким лампам относятся например, двойные триоды 6Н8С, 6Н2П, 6НЗП 6Н4П, 6Н5П. Правда, более часто катоды данных , триодов электрически соединены между собой (например, двойные триоды 6Н7С, 6Н15П. Но в некоторых схемах нельзя применить двой­ные триоды с общим катодом, так как эти триоды должны иметь по условиям схемы совершенно отдельные цепи.

Существуют и значительно более сложные комбинированные лампы. Так, отечественной промышленностью выпускаются лампы, представляющие соединение в одном баллоне двух лучевых тетродов. Такие лампы, известные под названием ГУ-29 и ГУ-32, используют в пере­дающих УКВ устройствах.

Существуют лампы типа триод-пентод, представляющие собой комбинацию в одном баллоне триода и пентода, например 6Ф1П, 6ФЗП, 6Ф4П, 6Ф5П. Лампа 6ФЗП создана спе­циально для работы в схемах телевизоров, имею­щих трубку с большим углом отклонения (110°); триод может быть использован в каскаде предва­рительного усиления низкой частоты или в за­дающем генераторе блока кадровой развертки, а пентод — в оконечном каскаде усиления низ­кой частоты или блока кадровой развертки.

В радиовещательных приемниках широко применяется еще более сложная лампа — триод-гептод типа 6И1П. Гептод сам по себе представляет весьма сложную конструк­цию — не так-то просто изготовить лампу с пятью близко расположенными друг к другу сетками. А в триод-гептоде в один баллон без особого увеличения его размеров к гептоду добавляется еще триод.

Комбинированные лампы типов триод-пентод и триод-гептод могут быть использованы и для других различных целей; каждая из них заме­няет по две лампы, позволяя уменьшить размеры радиоаппаратуры и потребление энергии на ее питание. Часто эти лампы применяют в радио­приемниках в качестве преобразователей частоты. Триод в этом случае работает в гетеродине — создателе вспомогательных высокочастотных ко­лебаний, а пентод или гептод — в смесителе. Благодаря тому, что гетеродин в этих случаях представляет отдельную от смесителя часть, он работает особо устойчиво, частота создаваемых им колебаний меньше зависит от всяких посто­ронних влияний, чем в обычном гептоде.



Комбинированные электронные лампы поль­зуются заслуженным успехом. Применение их расширяется, а число типов возрастает.



КОНСТРУКЦИИ РАДИОЛАМП



Для аппаратуры малой мощности, такой как радиоприемник, лампы стараются делать воз­можно меньшего размера. Их часто называют приемно-усилительными лампами. В мощной ап­паратуре радиоузлов и в радиопередатчиках при­меняют лампы значительно больших размеров, развивающие в анодной цепи гораздо большую мощность.

За время существования радиоламп их кон­струкции претерпели серьезные изменения. Пер­вые образцы приемно-усилительных ламп отли­чались довольно значительными размерами и потребляли очень большой ток накала. По мере совершенствования конструкции и технологии производства размеры лампы уменьшались, лампы становились более прочными, экономичными, их качество улучшалось. Приемно-усилительные лампы наших дней по своей конструкции очень мало похожи на первые радиолампы, хотя основные принципы их работы не изме­нились.

Мы познакомимся вкратце с конструкциями приемно-усилительных электронных ламп как наиболее известных и распространенных (рис. 1—3):

Каждая лампа имеет баллон, внутри кото­рого находятся электроды, имеющие выводы наружу для подводки питания и соединения со схемой.

Баллоны ламп обычно делают либо из стекла, либо из стали. Электроды крепят при помощи металлических стоек к стеклянной ножке в нижней части баллона. Кроме того, вверху они поддерживаются обычно при помощи слюдяных изолирующих шайб, упирающихся своими края­ ми в стенки баллона. Это обеспечивает весьма прочное и жесткое крепление электродов и невозможность их вибрации и смещения относительно друг друга при тряске и ударах. Такая жесткость конструкции является непременным условием хорошего качества ламп, так как от взаимного расположения электродов и от расстояния ме­жду ними зависят параметры лампы.

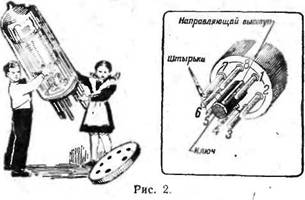

От каждого электрода наружу делается вы­ вод. Обычно для выводов используют металлические стойки, крепящие электроды. Выводы проходят сквозь стекло и завариваются в нем так, чтобы проникновение воздуха внутрь баллона было невозможно.

Современные приемно-усилительные лампы выпускаются почти исключительно пальчикового типа (рис. 3). Внутренняя арматура и вы­воды всех электродов укреплены непосредствен­но на плоском стеклянном дне лампы и выходят наружу в виде тонких, но прочных штырьков, расположенных несимметрично.

Штырьки вставляют в гнезда ламповой панельки, к которым подводятся соответствующие провода. Лампы других типов имеют цоколи из изоляционных материалов с металлическими штырьками. К каждому из штырьков при­соединяется вывод одного из электродов лампы. Для того чтобы обеспечить правильность вставления штырь­ков лампы в панельку, приме­няют два способа. Первый из них состоит в несимметричном расположении штырьков. Вто­рой способ состоит в устройстве на цоколе направляющего ключа из пластмассы (рис. 2).

Ключ цоколя устанавливается в отверстие панельки, и лампу вращают рукой до тех пор, пока выступ ключа не совпадает с пазом в панельке, после чего штырьки ламп легко входят в свои гнезда.

Электроды ламп одного и того же типа всегда совершенно одинаково соединяются со штырь­ками. Порядок соединения электродов лампы со штырьками называют цоколевкой. В описаниях ламп обязательно указывается их цоколевка. По установившемуся обычаю цоколевка на чер­тежах показывается так, как она выглядит, если смотреть на лампу снизу.

Существуют сверхминиатюрные лампы, кото­рые в несколько раз меньше пальчиковых. Их диаметр не превышает толщину карандаша. У такой лампы уже нельзя сделать цоколь со штырьками. Ее выводы осуществляются мягкими проводниками, которые припаиваются к соот­ветствующим точкам схемы аппаратуры. При­менение сверхминиатюрных ламп дает возмож­ность строить чрезвычайно компактную и легкую радиоаппаратуру. Лампы в такой аппаратуре по своим размерам и способу монтажа не отли­чаются существенно, например, от постоянных конденсаторов малой емкости и резисторов (со­противлений).

Полную противоположность миниатюрным лампам представляют мощные лампы, применяе­мые на крупных радиоузлах и на радиопередаю­щих станциях. Катоды этих ламп должны обес­печивать чрезвычайно большую эмиссию, из­меряемую многими амперами. На анодах их мощность рассеивается до десятков киловатт. Все это приводит к тому, что размеры ламп до­ходят чуть ли не до человеческого роста.

Огромное количество выделяющегося на ано­дах тепла приводит к необходимости вводить искусственное охлаждение ламп, и поэтому во всем мире в мощных радиопередатчиках приме­няются лампы с медными анодами и водяным охлаждением, изобретенные в 1923 г. М. А. Бонч-Бруевичем.



УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЭЛЕКТРОННЫХ ЛАМП



Ниже приведены условные обозначения элек­тронных приемно-усилительных ламп, изгото­вляемых в Советском Союзе.

Эти обозначения состоят в большинстве слу­чаев из букв и чисел.

Первый элемент — цифра — округленно ука­зывает напряжение накала. Например, напря­жение накала дамп, название которых начинается с цифры 1, составляет 1,2 в, а лампы, первая цифра в названии которых 6, имеют на­пряжение накала 6,3 в.

Второй элемент в наименовании лампы -— буква, характеризующая тип лампы:

А — гептод;

Б — пентод с одним или двумя диода­ми;

Д — диод (детекторный);

X — двойной диод (детекторный);

Ц — кенотрон"' (диод или двойной диод, пред­назначенный для выпрямителей);

С — триод;

Э — тетрод;

К — пентод с удлиненной характеристикой;

Ж — пентод с короткой характеристикой;

П — выходной пентод или лучевой тетрод;

Е — электронно-световой индикатор настройки;

Г — триод с одним или двумя диодами;

Н — двойной триод;

Ф — триод-пентод;

И — триод-гексод или триод-гептод.

Третий элемент — цифра, обозначающая по­рядковый номер типа прибора, позволяет разли­чать разные типы ламп с одинаковым количе­ством электродов. Например, лампы 6Н8С, 6Н9С и 6Н2П — все это различные типы двойных трио­дов.

Последняя буква (четвертый элемент) в на­звании лампы характеризует ее конструктивное выполнение.

П — пальчиковая, т. е. цельностеклянная лампа со штырьками, выходящими не­посредственно из стеклянного дна; С — лампа в стеклянном баллоне с восьмиштырьковым цоколем; Ж — лампа типа «желудь»; Б — сверхминиатюрная лампа при диаметре баллона 10 мм; А — то же при диаметре баллона 6 мм. Лампы в металлическом баллоне не имеют буквы в конце условного обозначения, т. е. оно состоит только из трех элементов. Например, 6К7 — пентод с удлиненной характеристикой, напряжение накала 6,3 в, седьмой тип, баллон металлический.

Приведем еще примеры условных обозначе­ний:

6П14П — пентод выходной с напряжением накала 6,3 в, пальчиковый; 6СЗБ — триод с напряжением накала 6,3 в, сверхминиатюрный в баллоне диа­метром 10 мм; 1А1П — частотно-преобразовательная лампа с двумя управляющими сетками, напряжение накала 1,2 в, первый тип, пальчиковая.
