SINGLE-ENDED VS PUSH-PULL



ЧАСТЬ 6



Проблемы, присущие РР

Они относятся лишь к существованию нечетных продуктов искажений. Расписав уравнение для магнитной цепи с гармоническими составляющими, получим для мгновенного значения МДС:

N1(2B1SIN1w t + 2B3SIN3w t + 2B5SIN5w t + ...).

Заметьте, что четные составляющие исчезли из этого ряда, благодаря двухтактному действию. Рис. 44 показывает, как пролегает составляющая двойной частоты (второго порядка) и с такой фазой, чтобы затем быть скомпенсированной (уничтоженной) противоположным действием со стороны второго плеча. Это же правило приложимо ко всем четным составляющим. Напряжение, наведенное на концах вторичной обмотки, будет иметь составляющие исключительно нечетных порядков:

Е2 = k(2B1SIN1w t + 2B3SIN3w t + 2B5SIN5w t +...)

Так что даже при прямой характеристике передачи, на выходе мы получим ряд из нечетных гармоник. Из этого следует, что оставшийся ряд является результатом неравномерного отстояния друг от друга других линейных характеристик.32

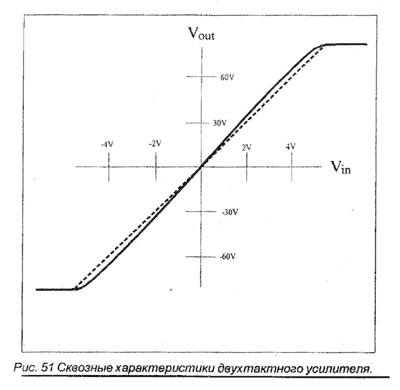

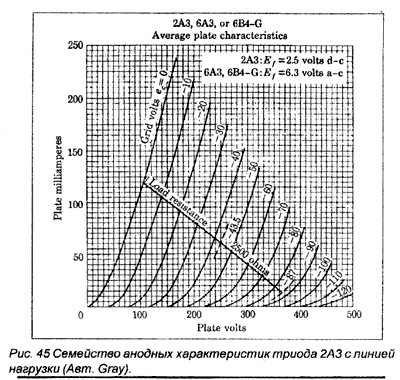

Сравните симметрию совмещенных характеристик на Рис. 41 с асимметричной работой однотактника на Рис.34. Если бы характеристики были равномерно расположены и одновременно с этим были прямы и параллельны, то гармонические искажения не возникали бы в любом типе усилителя, а передаточная характеристика представляла собой прямую линию в каждом случае. Одно из наиболее важных преимуществ триода над пентодом - относительно одинаковое расстояние между анодными кривыми. На Рис. 45 показано семейство характеристик триода 2АЗ. Эта лампа с катодом прямого накала наиболее любима адептами однотактников. Легко увидеть почему: кривые отстоят друг от друга практически на одинаковых расстояниях. 33

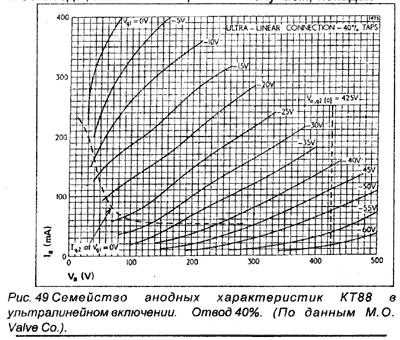

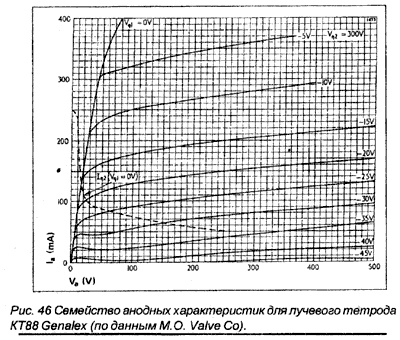

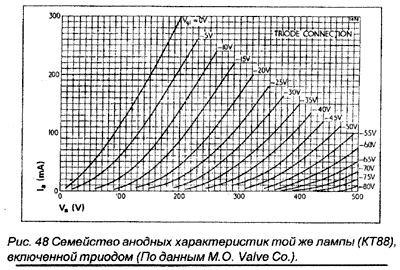

На Рис. 46 изображены анодные характеристики лучевого тетрода КТ88 (Британского аналога 6550). При рассмотрении очевидна явная неравномерность расположения кривых друг от друга. Но при включении лампы триодом (Рис. 47), характеристики выравниваются (Рис.48)!34 Из горизонтальных они разворачиваются к вертикали. Этот заметный сдвиг указывает на уменьшение внутреннего сопротивления и увеличение демпфирования.

Ультралинейное включение выходной лампы (пентод либо тетрод), вытеснившее триодные выходные каскады в 50-е годы, является специальным случаем, попадающим между триодными и пентодными характеристиками (Рис. 49). Как видно из рисунка, лампа будто противится такому включению. Эти своеобразные (необычные) искривления были объяснены Cocking'oM в редакционной статье журнала Wireless Engineer в 1955 году 35 (90).

В любых усилителях поведение анодных (или иных) кривых и их взаимное расположение при проведении линии нагрузки определяет характер будущих искажений. Проведение динамической характеристики сразу покажет, какого порядка "хвост" искажений следует ожидать. S-образная передаточная характеристика (как на Рис.50)означает доминирование искажений 3-го порядка 3-й гармоники); параболическая кривая (как на Рис. 51) указывает на доминирование второй гармоники (91). Эти характеристики передачи типичны для пентода и триода соответственно. Отметьте, однако, что продукты искажений высших порядков увеличиваются при повышении мощности (см. Рис. 19 в части II). Происходит это оттого, что характеристики все более искривляются (или промежутки между ними сжимаются) на краях рабочего диапазона.

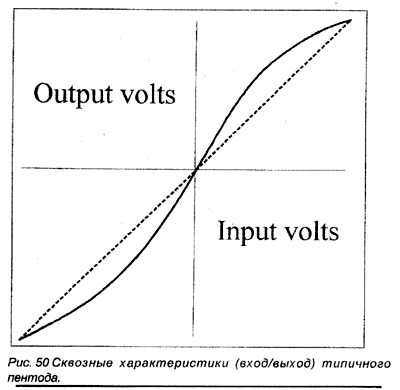

Хотя динамическая характеристика передачи для триода в SE имеют вид параболы, но она становится S-образной при двухтактном включении того же триода! Это из-за того, что суммарные анодные характеристики создают новую результирующую характеристику передачи. И все же, несмотря на S-образность, результирующая кривая близко приближается к идеальной прямой (Рис. 51).

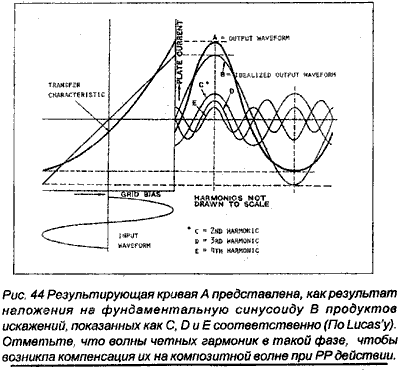

Рис. 44 помогает понять, почему так происходит. В некоторой "объединенной" лампе двухтактного усилителя синусоиды С и Е отсутствуют, остается лишь D (третья гармоника). Результирующая волна (то, что осталось от идеального синуса) менее заострена, чем это происходит в однотактном включении. Благодаря симметричному действию двухтактника, это происходит с каждой полуволной. А присутствие отрицательной обратной связи еще более выпрямляет характеристику передачи (Рис.52).

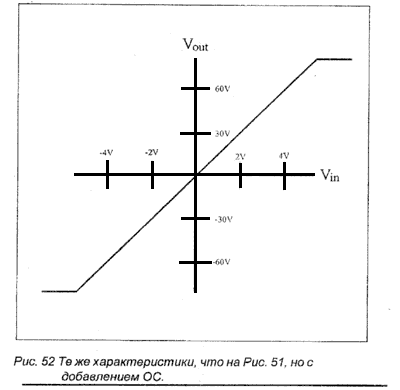

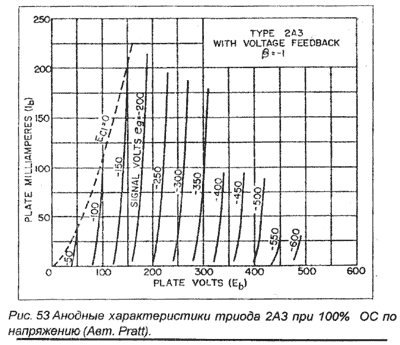

ОС заставляет анодные характеристики быть менее наклонными, т.е. приближаться к вертикальной линии (Рис. 52) (92), тем самым, уменьшая выходное сопротивление. Так как работа плеч симметрична, введение ОС не подрезает нижний конец передаточной характеристики, что имеет место в однотактном усилителе, то и снижения выходной мощности не происходит.

Фазоинверторы

На выходе двухтактного усилителя осуществляется синтез двух сигналов. В однотактном такого не происходит - вся синусоида создается одной лампой. В РР есть две лампы, "открываемые" таким образом, чтобы создать полный сигнал. Такая пара дополняющих друг друга ламп известна, как композитная, объединенная лампа (подобна "композитному человеку", созданному двуручной пилой - русская Дружба-2).

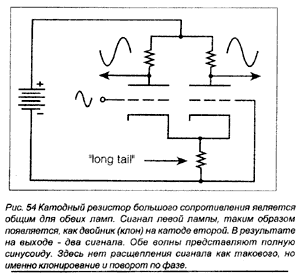

Особенностью двухтактного усилителя является присутствие фазоинвертора. Этот каскад необходим, чтобы сделать из одного сигнала на входе пару балансных (перевернутых друг относительно друга) на выходе, которые затем попеременно качают оба плеча выходного каскада.

Одним из преимуществ, часто навязываемых SE усилителям, является их простота. В самом деле, на этот факт часто ссылаются, как на источник однотактной магии, или "глубокой структуры", как порою выражаются. Если правдой является тот факт, что в SE отсутствует инвертор, то очень важно ясно понимать, что инвертор не обязательно должен быть дополнительным каскадом. Ведь он может быть реализован, как обычный каскад усиления.

В идеальном инверторе должны сойтись воедино три требования: 1) он должен создавать клон выходного сигнала; 2) он должен этот клон перевернуть; 3) обеспечить усиление по напряжению. Существует по крайней мере две схемы, отвечающие требованиям идеального инвертора: 1) дифференциальный каскад (93); 2) инвертор с перекрестной связью (94). Из двух последний обладает лучшей симметрией по усилению. По этой причине он часто встречается в инструментальных измерительных схемах. В звуковых усилителях обе схемы вполне сравнимы.36 Первый тип инвертора стал знаменит, когда был избран для использования в моноблоках Marantz Model 9.

Дополнительный каскад усиления, встречаемый во многих РР усилителях, используется главным образом для обеспечения избыточного усиления. (Вспомните, что усилитель Cocking'a не использовал дополнительный каскад усиления). Этот избыток затем шел на применение ОС. Усилители с неглубокой ОС или вовсе без нее могут обойтись минимальным числом каскадов, будь то SE либо РР.

Один из мифов об инверторах гласит, что они, мол, разделяют сигнал на две половины. Сигнал не дробится на две части - он приобретает двойника (клон). Антифазные сигналы попеременно качают двухтактный выход, сперва вверх, затем вниз. Выходные лампы затем "проталкивают" сигнальные анодные токи вперед или назад через первичную обмотку выходного трансформатора. Эти токи частично перекрывают друг друга, чтобы создать единый композитный выходной сигнал.

Ничего необычного нет в природе такого сигнала. Стоит лишь уяснить себе, что любой сигнал сложной формы являет собой сумму простых синусов. Предположим, к примеру, что сложный сигнал состоит из множества звуков, созданных симфоническим оркестром. Каждый из звуков, рожденный своим инструментом, первоначально независим, пока где-то на середине пути не смешается с остальными. Эта смесь звуков в виде единого воздушного потока сложной формы поступает на микрофон.

Его электрический выходной сигнал изменяется в соответствии со звуковым давлением и формой акустической волны. Таким образом, композитная форма сигнала сохраняется вплоть до внутреннего уха, где она будет "разложена" на базилярной мембране (нечто вроде зипованного компьютерого файла).

Так что проблемность работы двухтактника более не в том, будет ли иметь композитный сигнал достоверную форму, а скорее в том, насколько тактично и грамотно он подан на выходной трансформатор, а это уже зависит от степени перекрытия двух сигналов. Переход будет гладким, коль скоро перекрытие будет достаточным на линии "сшивки". Величина перекрытия может быть охарактеризована, как: 1) полная (класс - А); 2) частичная (класс - АВ); 3) отсутствие (класс - В).

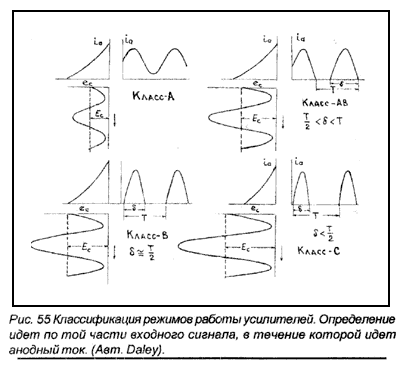

Тем более прискорбно, когда разработчики путаются в определении режимов, которые получили строгое и точное описание более 50 лет назад (Рис. 55) (96).
