Развитие телефонии непрерывно связано с усовершенствованием всей инфокоммуникационной системы. В наши дни трудно представить полноценную жизнь без телефона.

Популярная сейчас мобильная связь была не всегда. После Второй мировой войны начали появляться автоматические телефонные станции, которые соединяли и давали возможность работать привычным для нас стационарным телефонам. Связь между аппаратами была не качественной, что и побудило модернизацию коммуникационной индустрии.

К минусам городских аналоговых АТС еще 30-40 лет назад отнесли ограниченное количество абонентов – считается, что при количестве пользователей свыше 10 000, аналоговые станции работают недостаточно четко. А вот новые цифровые АТС с ныне популярными линиями доступа как ISDN BRI/PRI, IP PBX (с сетевым сервисом IP-сети), VoIP и другими потоками.

Современные цифровые АТС имеют множество преимуществ перед аналоговой связью – снижение затраты электроэнергии (расходы на телефонную связь уменьшились на 60–70%), высокую скорость передачи данных, введение новых информационных услуг.

Главный плюс «цифры» – «чистое» качество связи – без помех и посторонних шумов. Особенно проблемы со звуком заметны владельцам относительно старых аналоговых АТС. Человек способен распознавать звуки в диапазоне 20Гц – 20кГц. Во время передачи звука по телефону в конце XX века, диапазон чрезмерно сужали, поэтому голос звучал глухо и не очень разборчиво. Это также негативно сказывалось на уровень ощущения тона и формантную разборчивость речи. Сейчас в цифровой телефонии, сжатие частот доходит до 200Гц-3.4кГц, чего вполне достаточно для передачи «чистого» голоса.

Более чем в 2 раза улучшился и динамический диапазон – с 40 dB до 80 dB, благодаря чему практически незаметны помехи. Еще 30 лет назад остро стоял вопрос зашумленности, ведь при 40 dB мощность сигнала примерно в 200 раз была сильнее шума. А при скорости кодировки сигнала (в разное время от 5.5кб/с до 64кб/с), зашумленность была достаточно ощутима. В цифре же сейчас соотношение сигнала и шума 400/1, и этого достаточно для получения четкого звука, который без потерь проходит канал связи, и обратно кодируется на приеме.

Не редки случаи, когда разговор «обрывается» без обоснованных на то причин – чаще всего проблемы с подземными кабелями. На цифровых же станциях прекращение коммутации (обрыва связи) практически нет, полностью отсутствует затухание, несмотря на любое расстояние передачи сигнала от одной АТС до другой.

Огромный плюс цифровой АТС – сокращение время соединения. В пределах одного города будет достаточно менее 1 секунды для установки связи. У современной цифровой АТС есть возможность функционировать с цифровыми телефонными устройствами, а для аналоговой АТС такая функция недоступна.

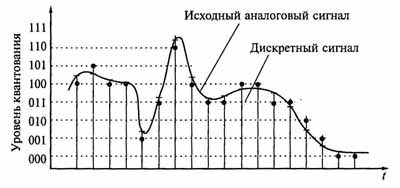

Принцип работы модернизированной станции заключается в преобразование голоса в цифровой сигнал, и передаче его по абонентской линии до АТС. Далее цифровая АТС, подробнее здесь http://www.atstut.ru/catalog/bazovye_bloki_ats/tsifrovye_ats/, или сразу направляет этот сигнал адресату (если у него цифровой телефон), или преобразует его в более простой аналоговый сигнал, и передает абоненту с обычным аппаратом.

Переход от аналога к цифровизации телефонных сетей общественного пользования начался в конце XX века, однако этот процесс все еще не закончен. Эксперты сообщают, что полностью перейти к «цифре» можно будет через 15-20 лет. Полностью отказываться от аналоговых АТС никто не собирается. Не стоит забывать, что для модернизации аналоговой телефонной станции необходимы большие финансовые вложения.
