SINGLE-ENDED VS PUSH-PULL



ЧАСТЬ 5

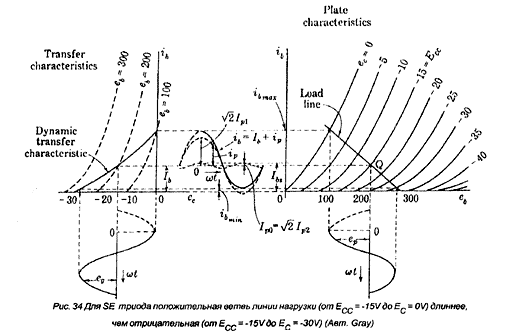

В первых двух частях была освещена история ламповых усилителей и слышимые эффекты различных нелинейностей, возникающих при усилении. В этой последней части я обращусь к достоинствам и недостаткам однотактных (SE) и двухтактных (РР) схем. Глядя на SE с теоретической точки зрения, здесь существует фундаментальная проблема: искривление характеристик лампы в нижней части линии нагрузки. Рис. 34 показывает, что даже класс А не способен справиться с дефектом, присущим анодным характеристикам. В звуковых усилителях искажения появляются главным образом в НЧ области, где сосредоточена большая часть энергии. Из-за того, что продукты искажений кратны основной гармонике (т.е.оригинальному сигналу с частотой f,), то, появившись в НЧ, они пролезают в среднечастотный диапазон.

К примеру, при несущей частоте в 75 Гц вторая гармоника появится на 150 Гц, третья - 235 Гц, четвертая -300 Гц и т.д. Быть может, поэтому усилители с сильными искажениями по басу звучат теплее и полнее в области нижней середины и более "прозрачны" в верхней середине. Дальнейшее увеличение этих "благозвучных" продуктов способно превратить "прозрачность" в "стеклянность", а теплоту в "вялость и аморфность". Опытные слушатели должны знать, чем вызваны эти метаморфозы и уметь выделить их природу.

Вторая серьезная проблема SE: недостаточно качественная работа на краях звукового диапазона. Корень ее в мощном магнитном потоке, присутствующем в сердечнике выходного трансформатора, созданным постоянным током покоя, необходимым для режима-А. Сам же режим А является обязательным для однотактников, так как здесь нет "перехвата" отрицательной полуволны второй лампой, как в двухтактном усилителе.

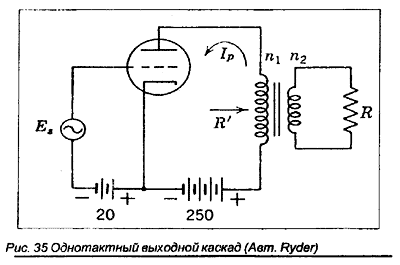

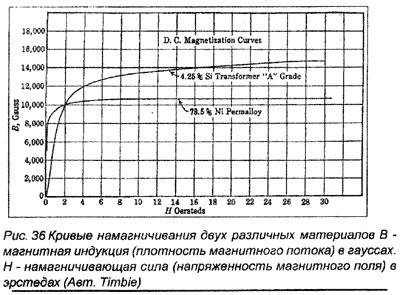

Ток покоя, текущий через первичную обмотку выходного трансформатора (Рис. 35), создает поток магнитных силовых линий. Сам сердечник может выдержать только определенную плотность магнитного потока (обычно 10-15 килоГаусс в зависимости от материала). При положительной полуволне ток через обмотку увеличивается, увеличивая тем самым индукцию (плотность потока) в сердечнике. Выше точки перегиба на петле гистерезиса железо близко к насыщению (Рис. 36). С этого момента положительная полуволна испытывает компрессию 2в.Когда обе полуволны подвергнуты "сжатию", появляются искажения нечетного порядка. Поэтому в однотактных усилителях жестко стоит проблема насыщения сердечника. С целью снижения искажений, вызванных ограничением индукции, в сердечник вводят зазор. Он работает как клапан (перепускной) при превышении магнитного давления. При увеличении магнитного потока сверх того,что может пройти по железу, срабатывает клапан, отводя избыточный поток по воздушному промежутку. Так как воздушный зазор не подвержен магнитному насыщению, то высокого порядка искажения, вызванные эти фактом (насыщением), отсутствуют.

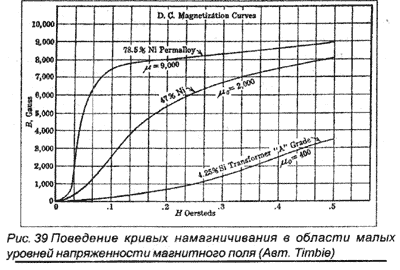

Но все равно, наличие немагнитного зазора ведет к уменьшению индуктивности обмотки и ослаблению коэффициента связи между первичкой и вторичкой (80). Это в свою очередь приводит к потерям на низких частотах. Уменьшение индуктивности можно было бы скомпенсировать увеличением витков первички. Однако это приведет к высокочастотным потерям, вызванным индуктивностью рассеяния. Круг замкнулся. Таким образом, на краях звукового диапазона возникают потери, чего не наблюдается в двухтактных усилителях (Рис. 37).

Решение этой проблемы не сложно, но дорогостояще: обойтись без выходного трансформатора. Этого можно добиться посредством параллельного соединения выходных ламп. К примеру, при заданной глубине ОС в 20дБ, 16 штук лучевых тетродов 6550С (включенных триодами для уменьшения внутреннего сопротивления) дадут расчетный коэффициент демпфирования, равный 10. (Как правило, цифра 10 эквивалентна импедансу источника в 0,8 Ом, что считается достаточным).

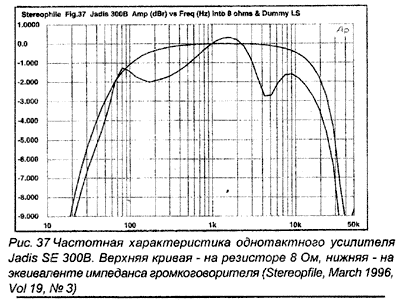

Проблема третья для SE усиления: низкий коэффициент демпфирования. За это ответственны два фактора:1) применение малого числа выходных ламп; 2) типичное отсутствие ОС. Демпфирование есть показатель того, насколько усилитель невосприимчив к изменениям нагрузки. (Последствия плохого демпфирования было разъяснено Дж. Аткинсоном в Stereophile за август 1995г.). При слабом демпфировании получим регулятор тембра с подключением к усилителю нагрузки, меняющейся с частотой. (Как на Рис. 37, нижняя кривая, полученная на эквиваленте нагрузки). К тому же, как вывел Cocking (81), хорошее демпфирование необходимо для управления НЧ головкой на частоте резонанса. Рупорными НЧ управлять легче (и раскачивать тоже), так они предпочтительнее для работы с однотактниками.

Специалисты по SE из Audio Note разработали громкоговорители, совместимые с выходным импедансом их усилителей. В самом деле, в наших поисках того фокуса звучания однотактников, которым они обладают, уместно всегда помнить, что динамик не просто конечное звено в звуковой цепи, но и "органичное" приложение к усилителю (как наше ухо есть органичное приложение ко всему органу слуха). Усилитель как бы "разговаривает" с нами через громкоговоритель.

Решение проблемы посредством РР

Двухтактное включение стало популярным за его способность снизить высокую вторую гармонику, возникающую в SE. Стоит еще раз повторить, что РР подавляют не только вторую, но и все четные продукты искажений, возникающие в выходной лампе каждого плеча. Ниже представлен анализ работы двухтактной схемы с целью показать, как она "выбирает" одни продукты искажений и уничтожает другие. Для простоты предположим, что работа плеч полностью сбалансирована (симметрична) и характеристики ламп одинаковы. Однако на практике некоторый разбаланс все же имеет место.

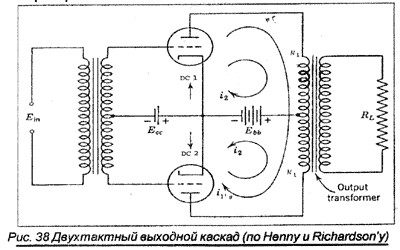

В РР схеме первичная обмотка выходного трансформатора имеет отвод в средней точке (Рис. 38), образуя две катушки. Такой способ соединения создает для токов покоя верхнего и нижнего плеч два магнитных потока, текущих навстречу друг другу. Встречные магнитные поля создают суммарный магнитный поток в сердечнике (как и по воздуху), равный

DC1 - DC2 = 0

Тогда, проблема насыщения сердечника, благодаря току покоя, не возникает. Кое-кто возразит, что, мол, в однотактных усилителях несбалансированный ток покоя смещает рабочую точку в выходном трансформаторе от центра петли гистерезиса, тем самым, улучшая его способность передачи слабых сигналов в нагрузку (громкоговоритель). Эти кросс-искажения и являются основой для защитников "первого ватта", адептов однотактного движения. Обращение к Рис.39 подтверждает некоторую правоту их взглядов. Тщательный выбор магнитного материала способен минимизировать эту проблему. Пермаллои с умеренным содержанием никеля имеют превосходные свойства при работе с очень малыми уровнями магнитной энергии. В любом случае, возможно создать некоторое подмагничивание постоянным током с помощью простого разбаланса выходного каскада (82), что в свою очередь сместит рабочую точку (по магнитным свойствам) выходного трансформатора из центра петли гистерезиса. Конечно, это приведет к раннему клиппированию, т.е. уменьшению выходной мощности. Однако разбаланс, требуемый для некоторого "распрямления" начального участка петли, весьма невелик для никельсодержащих пермаллоев, невелики также и соответствующие потери.29

А вот сигнальные токи резко отличны от действия токов покоя. На Рис. 38 токи i2 противофазны в отношении четных порядков искажений, ток же i1, способствует синфазному сложению нечетных продуктов (83). Двухтактный тандем токов, несущих нечетные продукты удваивает длину линии нагрузки (Рис. 40) и создает общую рабочую точку в магнитной системе. (На Рис. 40 показана "объединенная Q").

B.J. Thompson из исследовательской лаборатории RCA в 1933 году впервые показал, как получить сложение характеристик в двухтактном включении. Рассматривая внутреннюю взаимную индуктивность, Томпсон одной простой фразой объяснил красоту двухтактного метода: "В самом деле, в оптимальных условиях, в любой точке синусоиды каждая лампа работает на эффективную активную нагрузку, равную внутреннему сопротивлению".

В 1948-м H.L. Kraus подтвердил результаты Томпсона аналитически и экспериментально (85). Он также пришел к выводу, что благодаря постоянству нагрузки для выходных ламп, в РР достижимо значение мощности на 11% больше, чем при параллельном соединении тех же ламп, но в SE включении.30 Конечно, это предполагает только режим-А. Режим АВ является oтдельным случаем, когда возможно получить гораздо большую мощность.31 (86)

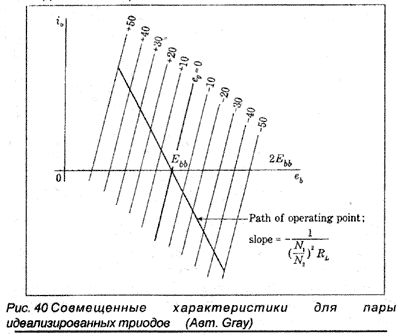

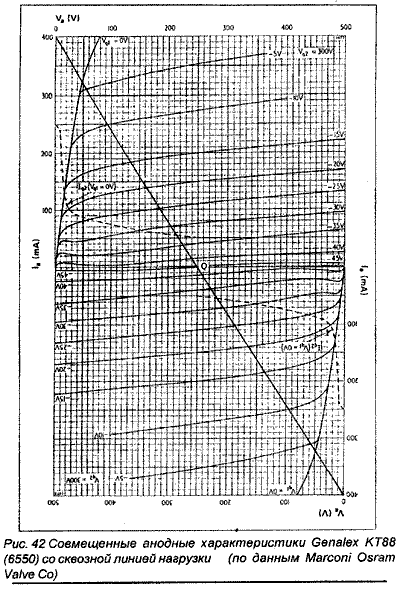

В двухтактной схеме анодные токи работают в неразрывном тандеме в точке раздела (соответствующей значению Ebb на Рис. 40). Эта передача с одного плеча на другое внутренне присуща работе двухтактной схемы и этот простой факт более всего беспокоит сторонников SE. Однако он же является частью механизма, позволяющего подавление искажений. Сначала мы увидим, как это происходит, а затем мы детальнее рассмотрим момент передачи сигнала из верхнего плеча на нижнее.

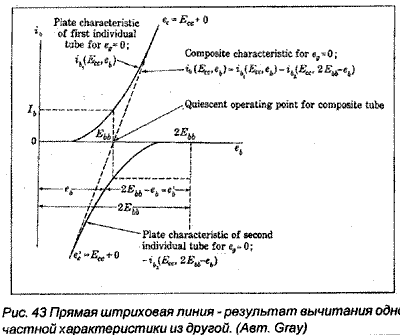

Магнитодвижущая сила в выходном трансформаторе пропорциональна разности токов ib1 - ib2, помноженной на число витков первичной обмотки N1

Тогда:МДС = N1 (ib1 - ib2)

Знак минус перед ib2 означает противофазное действие относительно ib1. Подставляя в формулу мгновенные значения анодных токов, придем к выводу, что: 1) постоянный ток покоя для некоторой "объединенной лампы" равен нулю; 2) переменный сигнал симметрично качается относительно средней точки покоя. Это позволяет провести передаточную характеристику в виде прямой наклонной линии, что отображено на Рис. 43 пунктиром.

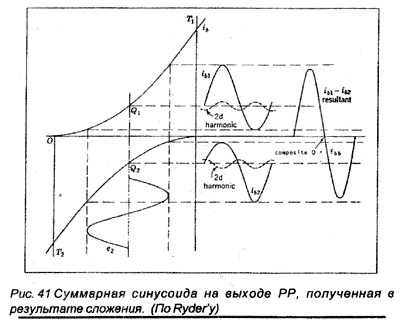

Площадь под кривыми представляет продукты искажений четного порядка. Их вычитание (компенсация) имеет место благодаря тому, что они одинаковы и находятся друг против друга. Суммарным эффектом является прямая линия, объединяющая кривые. Как очевидно, любое отличие этих площадей друг от друга из-за разбаланса характеристик, вызовет появление четных гармоник в нагрузке.



BECTHИK A.P.A. №3
